難加工にも応える、ワイヤーカット放電加工。
非接触で精密に切断、
高硬度材や複雑形状にも対応

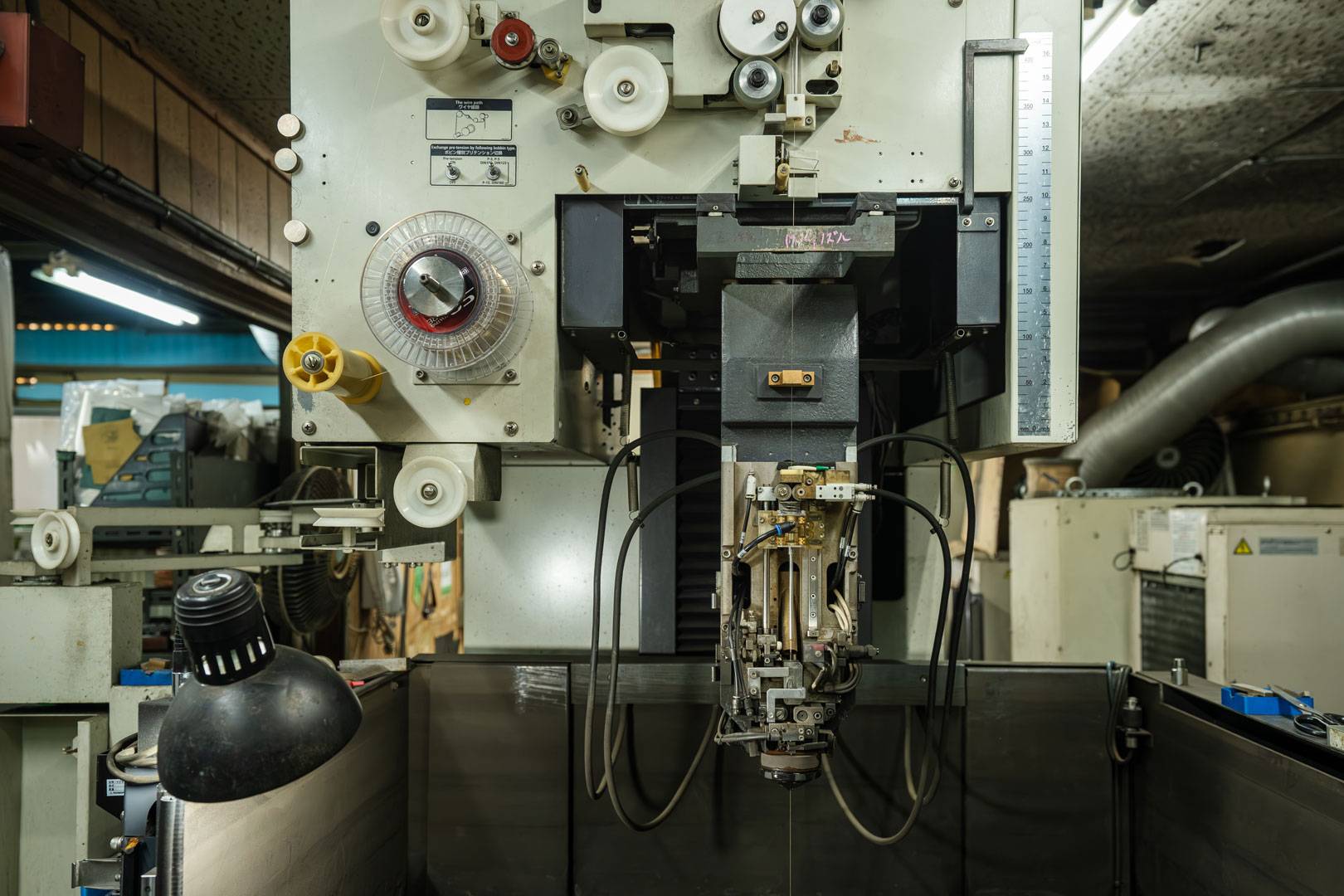

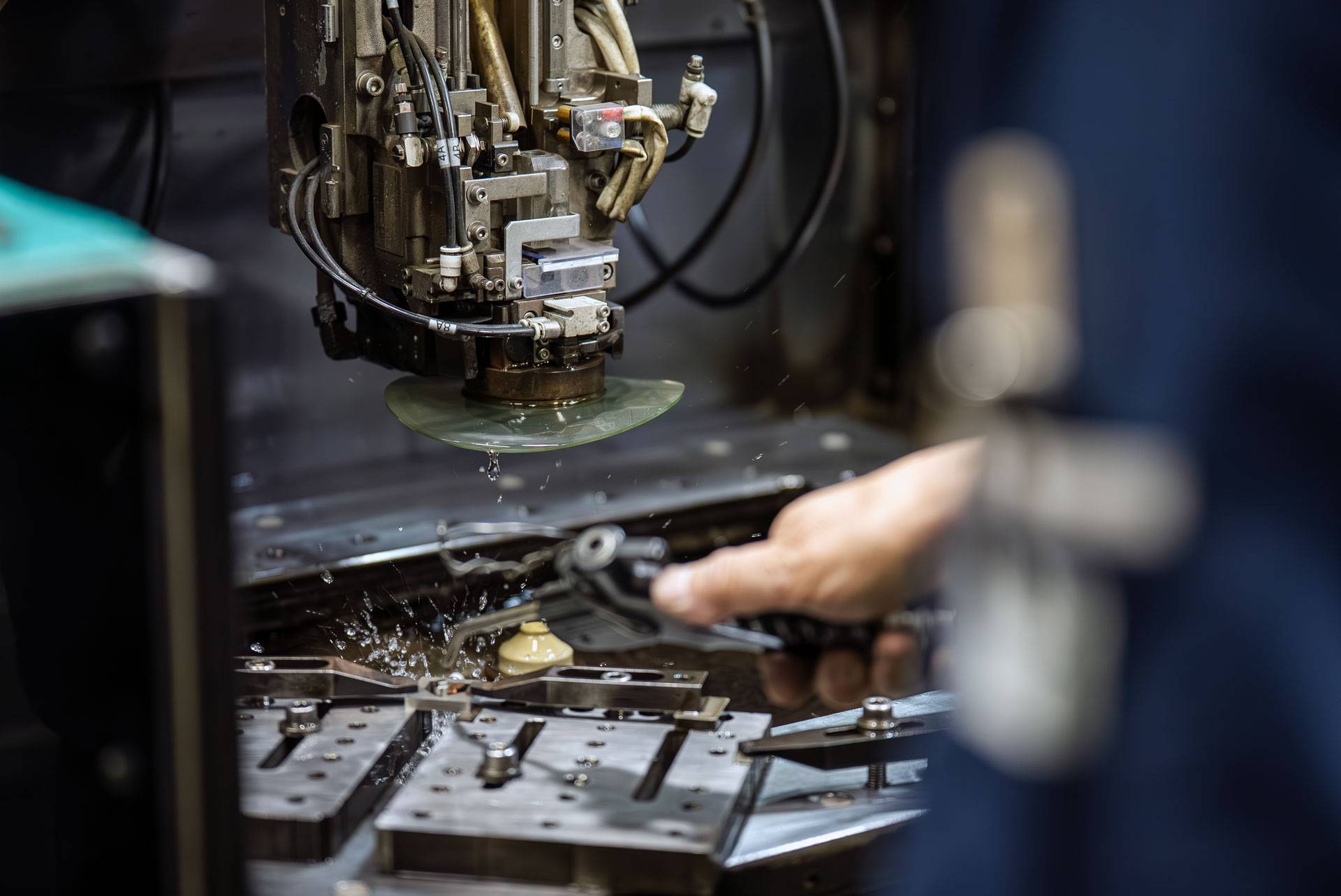

ワイヤーカット放電加工は、細い真鍮ワイヤを電極として用い、金属とワイヤの間に電気スパークを発生させることで、素材を非接触で切断する加工技術です。
焼入れ鋼や超硬合金といった難削材にも対応可能で、微細なスリットやシャープな角を高精度に加工します。
バリが発生しにくく、寸法安定性に優れているため、精密部品や金型部品の加工に最適です。

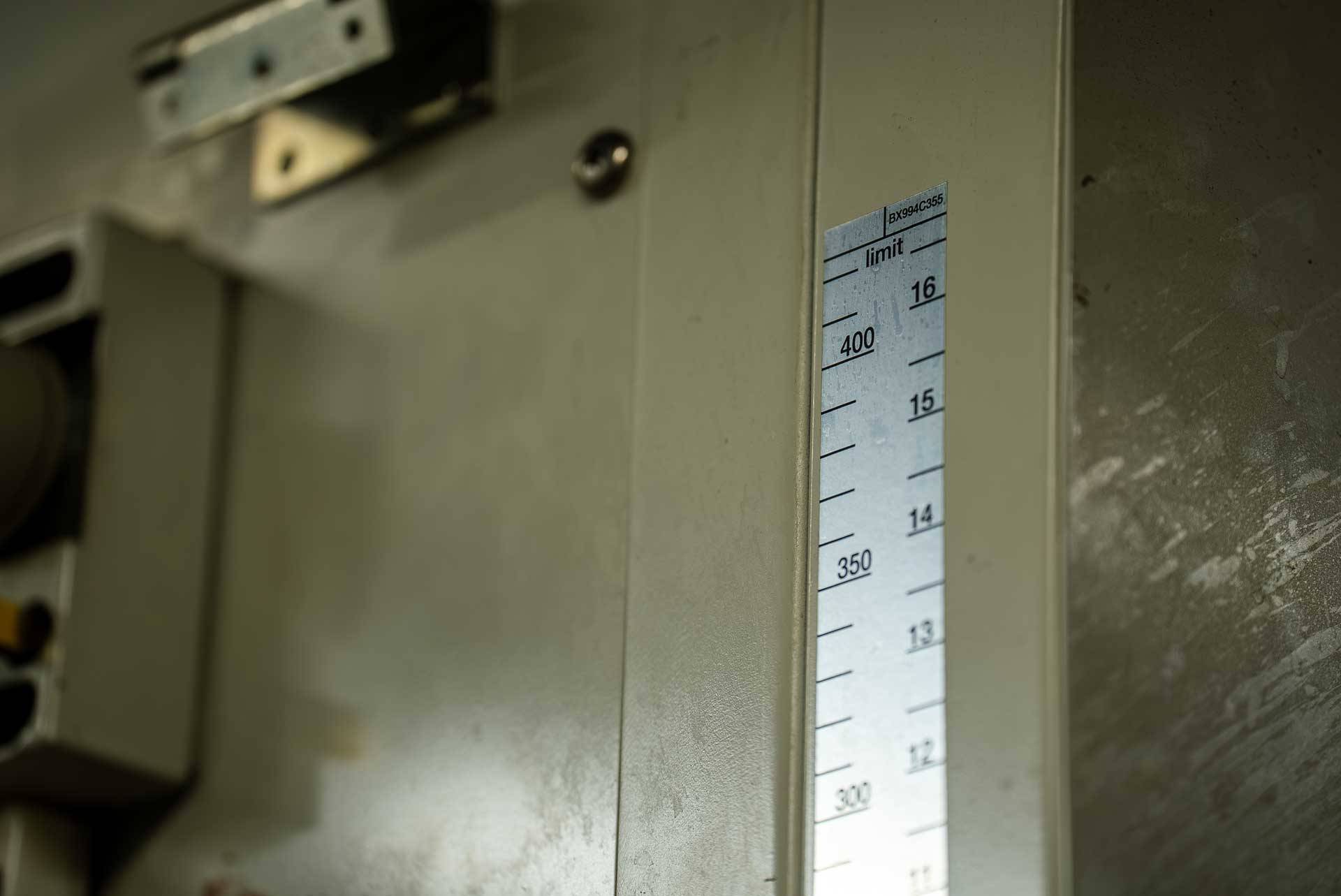

高さ420mmまでの厚物ワークのワイヤーカット加工に対応。
異形穴・キー溝・スリット・テーパー形状をはじめ、切削では加工が難しい高硬度材の精密加工にも対応しています。
対応材質・加工形状
阪神精工では、焼入れ鋼・超硬合金・ステンレス鋼などの導電性材料に対し、ワイヤーカット放電加工による精密加工を行っています。
厚物部品や微細溝、複雑な輪郭形状など、材質・寸法・要求精度を確認しながら加工条件を検討します。
主な対応材質
- SKD11・SKD61・SKS3・SKH51・SUJ2など
- SUS304・SUS303・SUS316・SUS316L・
SUS420J2・SUS440C・SUS630など - SK85・SK95・SK105など
- SS400など
- 特殊金属・高融点金属
タングステン・タンタル・モリブデン・
モリブデン合金・ニオブなど - 耐熱・耐食・高強度合金
インコネル・ハステロイ・モネル・
ワスパロイ・ステライト・MP35N・
ニチノール・チタン合金など - 低膨張合金など
インバー・コバールなど - その他の導電性材料
超硬合金・導電性セラミックス・
PCD〈焼結ダイヤモンド〉・
グラファイト〈黒鉛〉など
主な加工形状
- 厚物部品の輪郭加工
- キー溝・スプライン・セレーション加工
- 角穴・長穴・異形の貫通穴加工
- 内歯・外歯などの歯形加工
- 微細溝・狭幅スリット加工
- 切り欠き・逃げ加工
- 薄肉・複雑な輪郭形状加工
- テーパー・上下異形状加工
- 試験片加工
加工寸法・精度について
加工可能な寸法や精度は、材質・加工形状・使用設備によって異なります。
実際の加工可否については、図面やCADデータを確認し、ご案内いたします。
全国からの加工依頼に対応
阪神精工株式会社では、神戸市を拠点に、明石市・加古川市・三木市・小野市・姫路市など兵庫県内はもちろん、大阪・岡山をはじめ全国からワイヤーカット加工のご依頼・お見積りを承っています。
遠方のお客様も、図面データで加工内容を確認し、運送会社を利用して材料・部品をやり取りすることで、来社せずにご依頼いただけます。
一点物・試作・小ロット・短納期案件にも柔軟に対応します。
ワイヤーカットの加工事例
阪神精工では、厚物部品のワイヤーカット加工、微細溝加工、テーパー・上下異形状加工など、さまざまな加工実績があります。

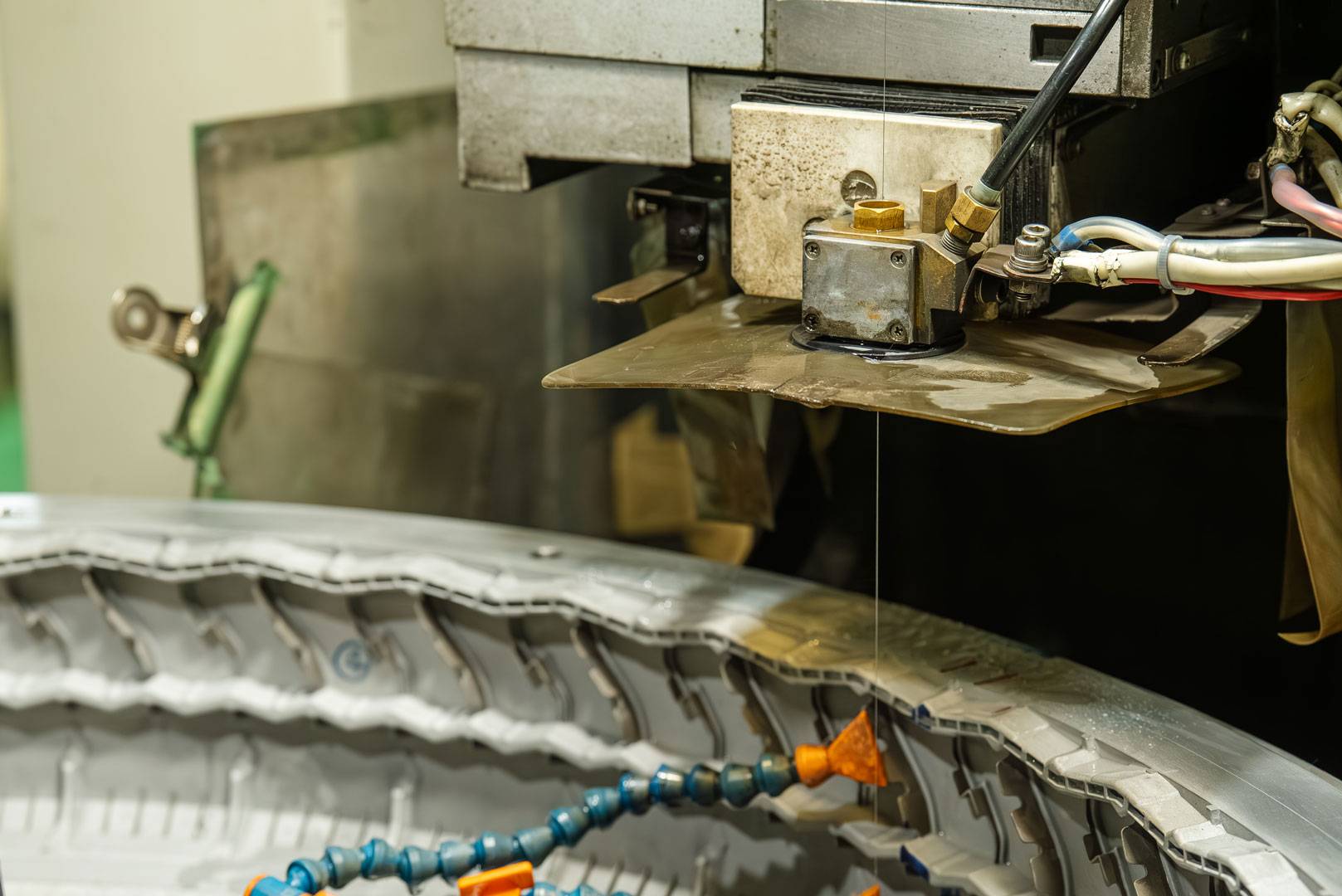

厚物・キー溝加工
板厚300mmのSUS304大型歯車に対応。
［キー溝の加工事例を見る］
微細溝加工
φ0.15mmワイヤーによるピッチ0.17mmの加工。
［微細溝の加工事例を見る］

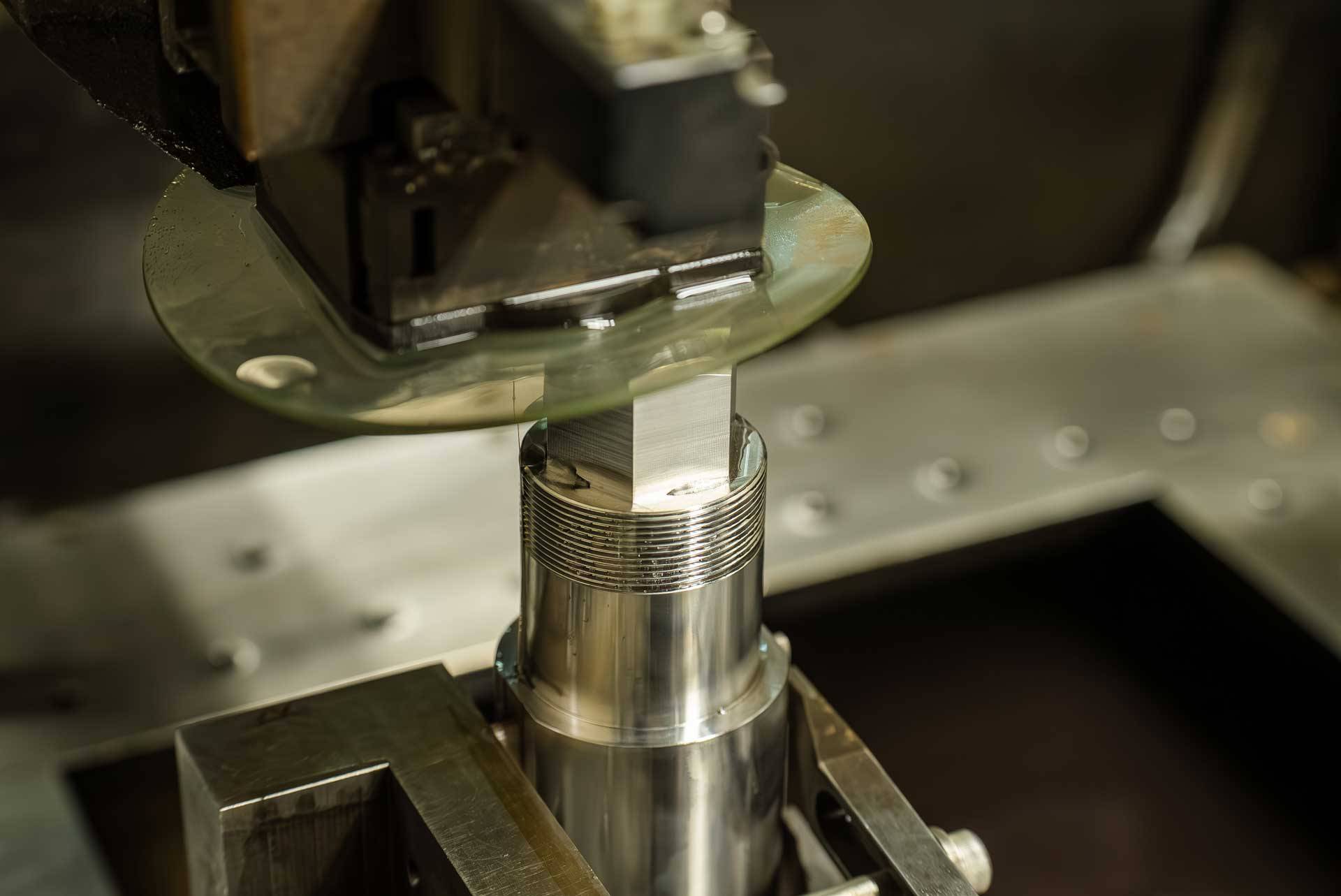

テーパー・上下異形状加工
よくあるご質問
Q. 焼入れ後の金属でも加工できますか？
はい。ワイヤーカット放電加工では、導電性のある焼入れ鋼や超硬合金などの高硬度材にも対応できます。加工できる形状や精度は、材質・寸法などによって異なります。
Q. 厚物のワイヤーカット加工にも対応していますか？
はい。阪神精工では、板厚300mmのSUS304大型歯車へのキー溝加工や、高さ420mmの素材から上下異形状のシャフトを切り出した実績があります。加工可否は、材質・形状・要求精度などを確認してご案内します。
Q. 部品1個からでも依頼できますか？
はい。単品・試作・小ロットのワイヤーカット加工についてもご相談いただけます。
Q. 県外からでも依頼できますか？
はい。神戸市を拠点に、兵庫県内だけでなく、大阪・岡山など全国からの加工相談を承っています。
Q. 見積もりには何が必要ですか？
加工図面やCADデータ、材質、寸法、公差、数量、希望納期などをお知らせください。いただいた情報をもとに加工可否を確認いたします。
