複雑形状を、確かな精度で形にする。
電極形状を転写し、
複雑な立体加工を実現する技術

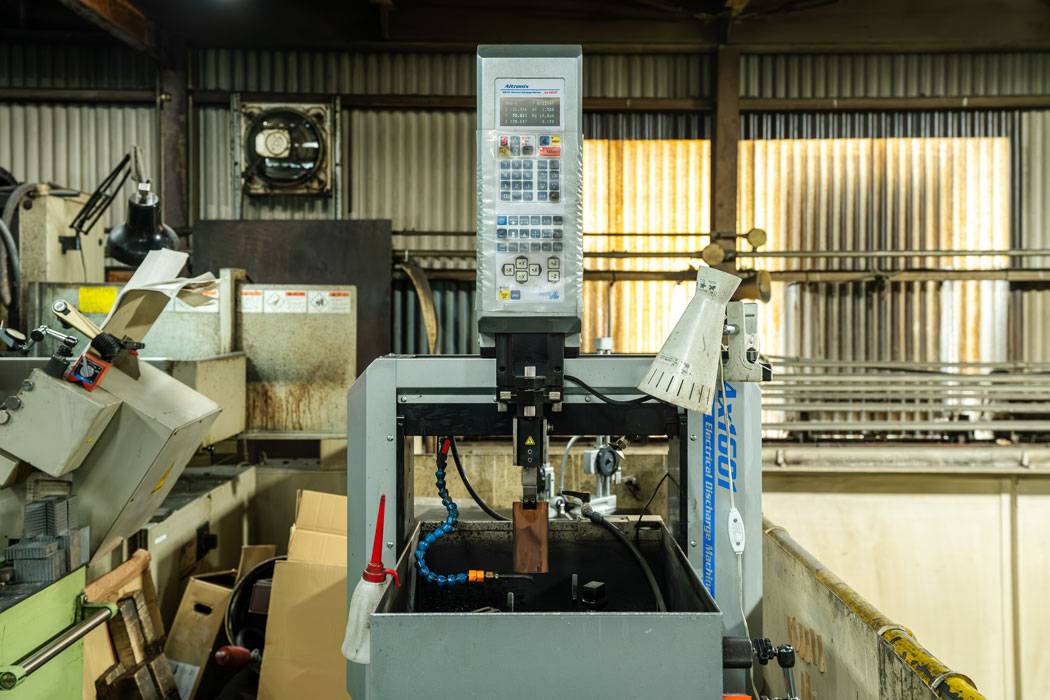

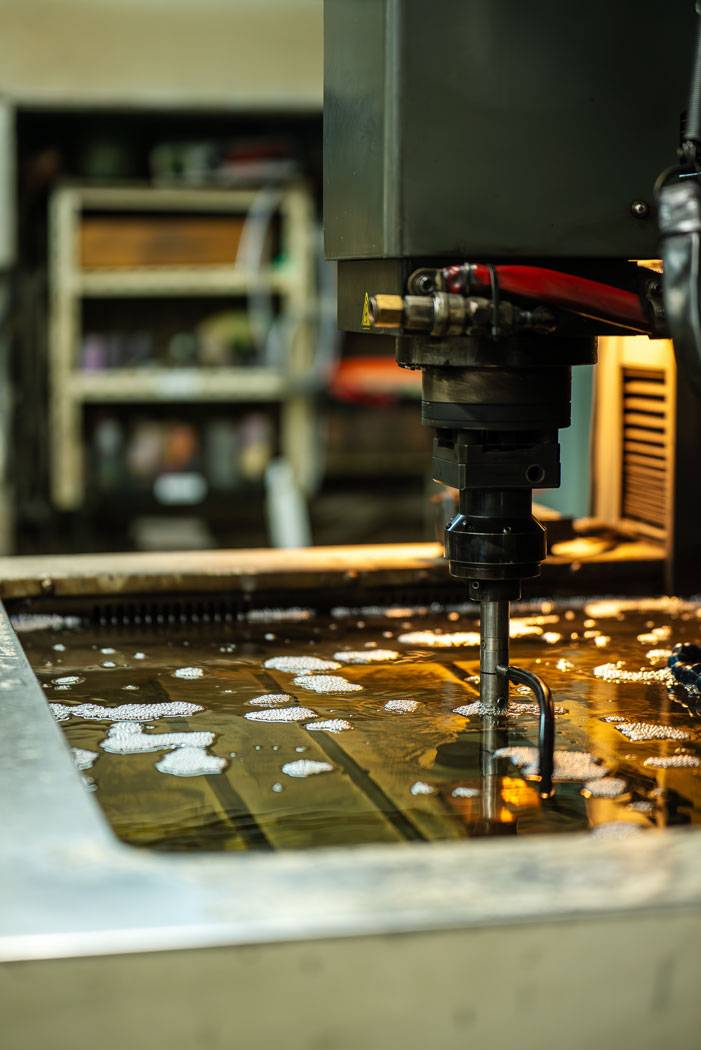

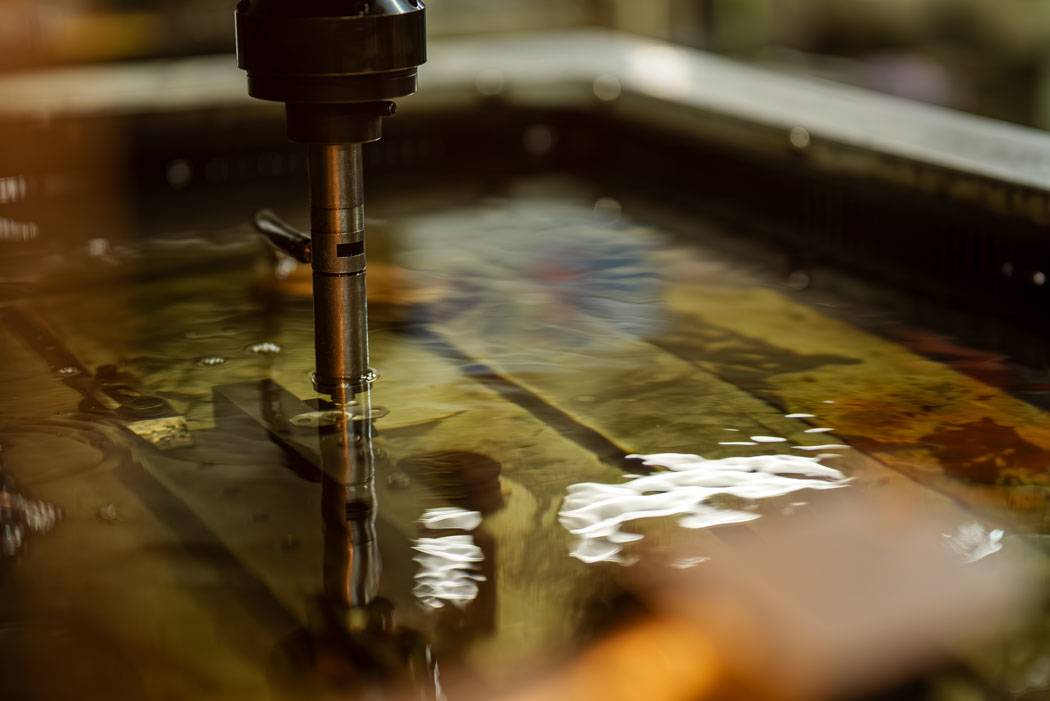

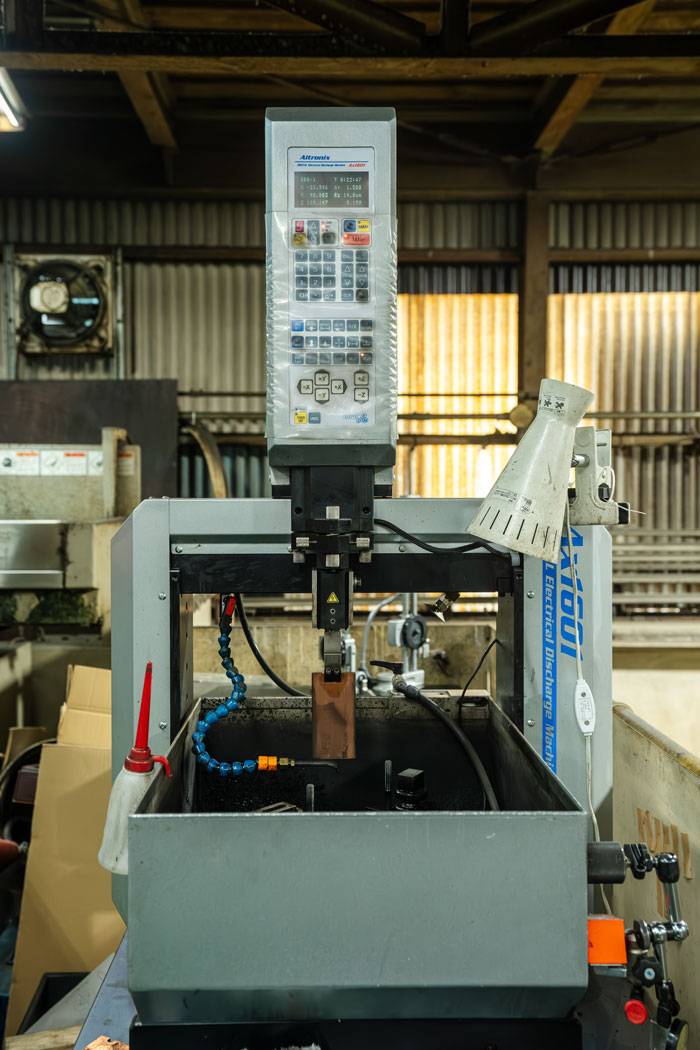

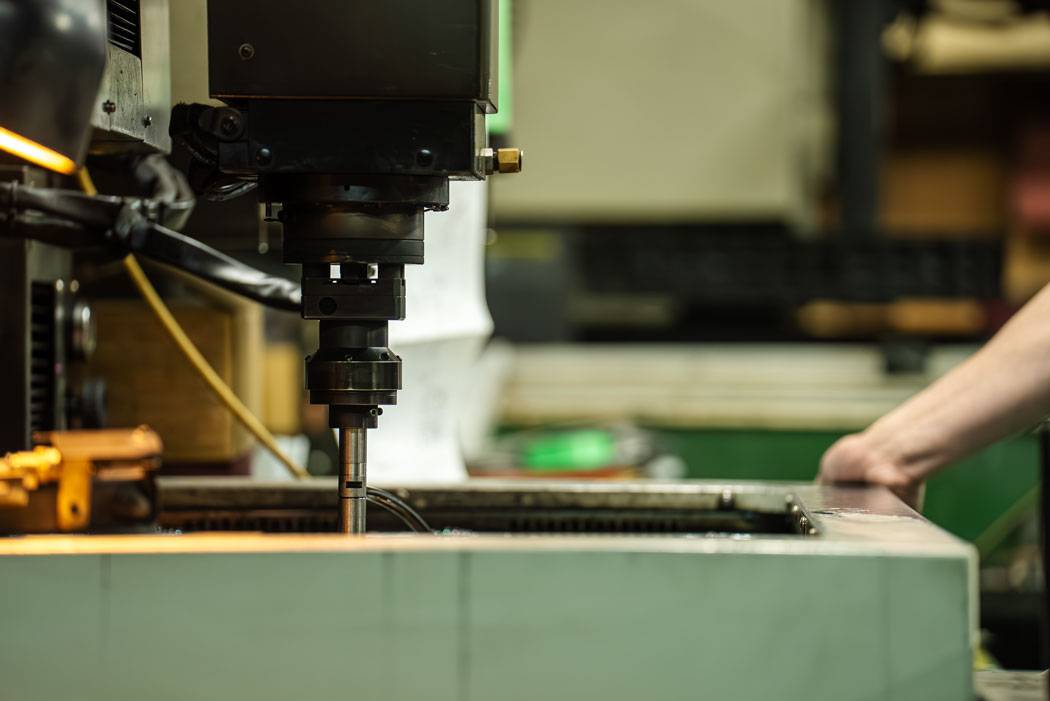

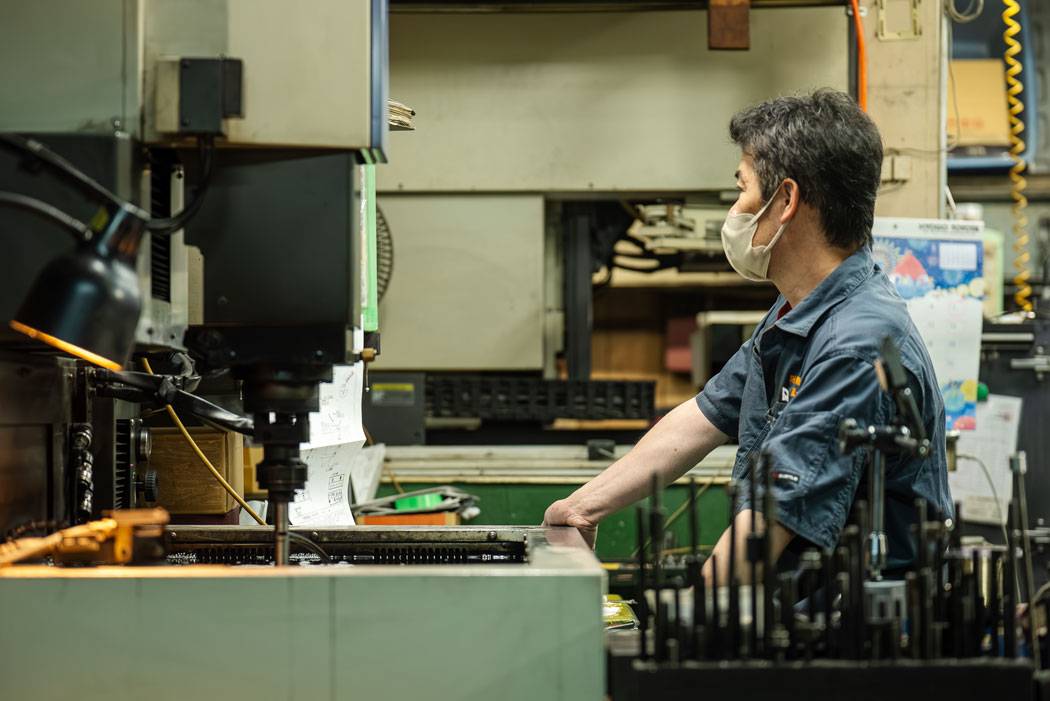

形彫り放電加工は、専用電極と金属部品の間に放電を発生させ、電極形状に応じた凹形状を加工する技術です。
切削工具が入りにくい深い溝や止まり穴、小さなコーナーR、複雑な立体形状などの加工に適しています。
阪神精工では、SKD11・SKD61などの金型用鋼や超硬合金をはじめ、さまざまな導電性材料の精密加工に対応しています。
金型部品や精密機械部品など、一般的な切削加工では難しい形状についても、図面をもとに加工方法を検討いたします。
阪神精工の形彫り放電加工で対応する材質・形状
阪神精工では、金型用鋼や超硬合金などの導電性材料に対し、形彫り放電加工による精密な凹形状加工を行っています。
電極の形状を利用することで、切削工具では加工しにくい止まり穴、深溝、異形穴、小さなコーナーRなどの加工に対応します。
主な対応材質
| 材質 | ご相談いただける加工内容の例 |
|---|---|
| SKD11 | 金型部品の深溝・小R・精密形状加工 |
| SKD61 | 底付き穴・リブ溝・異形穴加工 |
| SKS3 | 角穴・異形穴・溝加工 |
| SKH51・SKH55などの高速度工具鋼 | 細溝・切り欠き・小R加工 |
| SK85・SK95・SK105などの炭素工具鋼 | 溝・底付き穴・異形穴加工 |
| SUJ2などの軸受鋼 | 焼入れ部品の異形穴・溝加工 |
| SCM435・SCM440などのクロムモリブデン鋼 | 内径スプライン・特殊穴・キー溝加工 |
| S45C・S50Cなどの機械構造用炭素鋼 | 角穴・底付き溝・追加工 |
| SS400などの一般構造用鋼材 | 異形穴・切り欠き・凹形状加工 |
| SUS304・SUS316・SUS316L | 止まり穴・異形穴・深溝加工 |
| SUS420J2・SUS440C | 小R・角穴・細溝加工 |
| SUS630 | 異形穴・ポケット・追加工 |
| 超硬合金 | 深溝・底付き穴・異形穴加工 |
| アルミニウム合金〈A5052・A6061・A7075など〉 | 角穴・底付きポケット・凹形状加工 |
| 銅・銅合金〈無酸素銅・クロム銅など〉 | 異形穴・溝・特殊形状加工 |
| チタン・チタン合金〈Ti-6Al-4Vなど〉 | 底付き穴・異形穴・細溝加工 |
| ニッケル基合金〈インコネル・ハステロイなど〉 | 深溝・止まり穴・凹形状加工 |
| その他の導電性材料 | 材質・形状に応じて加工可否を確認 |
主な対応形状
- 底のある四角穴・六角穴などの異形穴
- 細く深い溝・底付き溝
- 切削工具では加工しにくい小さなコーナーR
- 金型入れ子などの複雑な凹形状
- シャフト内径のスプライン形状
- 複雑な立体形状への追加工
形彫り放電加工とワイヤーカット放電加工の違い
ワイヤーカット放電加工は、細いワイヤー電極を使用して、金属の輪郭を切り抜く加工方法です。
一方、形彫り放電加工は、製作した電極の形状を利用して、金属に凹形状を加工する方法です。
底のある穴や深い溝など、ワイヤーカットでは対応しにくい形状にも利用できます。
阪神精工では、部品の材質・形状・要求精度に応じて加工方法を検討いたします。
加工寸法・精度について
形彫り放電加工で対応できる寸法や精度は、材質、電極形状、加工深さ、使用設備などによって異なります。
加工の可否については、図面やCADデータを確認し、適切な加工方法をご案内いたします。
深溝・止まり穴・特殊形状などの精密加工についても、お気軽にご相談ください。
全国からの加工依頼に対応
阪神精工株式会社では、神戸市を拠点に、明石市・加古川市・三木市・小野市・姫路市など兵庫県内はもちろん、大阪・岡山をはじめ全国から形彫り放電加工のご依頼・お見積りを承っています。
遠方のお客様も、図面データで加工内容を確認し、運送会社を利用して材料・部品をやり取りすることで、来社せずにご依頼いただけます。
一点物・試作・小ロット・短納期案件にも柔軟に対応します。
形彫り放電加工の代表的な加工事例
超硬合金のねじれ歯形、シャフトの内径スプライン、ステンレスの微細ねじ穴など、形彫り放電加工の実績をご紹介します。
超硬合金のヘリカルギア形状加工
銅グラファイト電極を使用し、硬い超硬合金に、ねじれを持つ歯形を加工した事例です。
SCM435シャフトの内径スプライン加工
SCM435製シャフトの内径に、モジュール0.8・21歯のスプラインを形彫り放電加工で製作した事例です。
SUS304の微細な止まりねじ穴加工
SUS304に、M1.6・深さ6.5mmの止まりねじ穴を加工した事例です。
穴の奥にたまる加工くずを除去しながら加工を進めています。
形彫り放電加工のよくあるご質問
Q. 焼入れ後の鋼材でも形彫り放電加工できますか？
はい。SKD11・SKD61などの金型用鋼についても、材質や硬度、形状などの条件を確認し、加工方法を検討いたします。
Q. 超硬合金に深い溝を加工できますか？
超硬合金の深溝や底付き溝についても、形彫り放電加工による対応を検討できます。溝幅・深さ・底形状・公差などによって加工条件が異なります。
Q. 底のある四角穴や六角穴は加工できますか？
形彫り放電加工は、専用電極を使用することで、底のある四角穴・六角穴などの異形穴に対応できる加工方法です。穴の寸法や深さ、必要な精度に応じて加工可否を確認します。
Q. 部品1個からでも依頼できますか？
単品部品・試作・小ロットの精密加工についてもご相談いただけます。形状や加工条件を確認したうえで対応をご案内いたします。
Q. 見積もりには何が必要ですか？
加工図面やCADデータ、材質、寸法、公差、加工深さ、数量、希望納期などをお知らせください。
既存部品への追加工の場合は、現在の加工状態や前工程の情報も確認させていただく場合があります。
CADデータ・図面からの加工相談
STEP・IGES・Parasolid形式に対応しています。形彫り放電のご相談では、穴・溝の形状、深さ、底の形状、加工位置、支給品の状態を分かる範囲でお知らせください。
| データ・資料 | 相談時に伝えること |
|---|---|
| STEP（.step／.stp） IGES（.iges／.igs） Parasolid（.x_t） | 対応しています。加工箇所・材質・数量をお知らせください。内容に応じて個別に確認します。 |
| DXF・DWG PDF・JPG | 図面・輪郭データや、寸法・注記が読める資料でご相談ください。 |
フォームに添付できない形式は、本文にデータ形式と加工内容をご記入ください。データの受け渡し方法は、ご相談時に確認いたします。添付条件はお問い合わせフォームの表示をご確認ください。
