多品種・高精度に応える、マシニング加工。
複雑な形状を
高精度・効率的に削れる万能加工

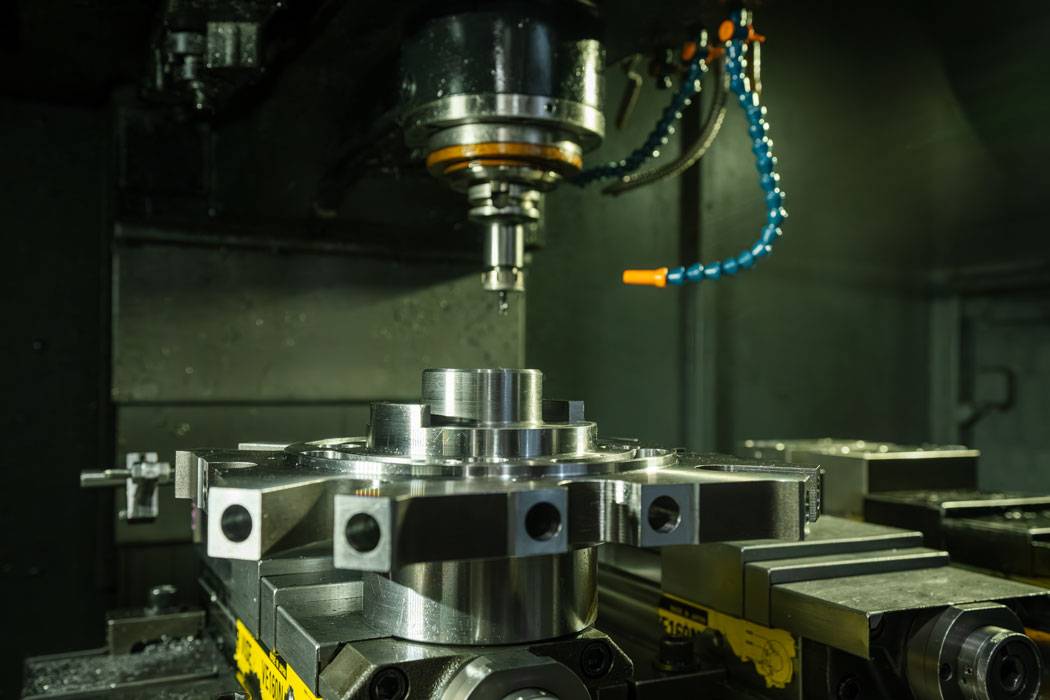

マシニング加工は、コンピュータ制御のマシニングセンタを使用し、金属部品の穴あけ・溝加工・ポケット加工・平面加工などを行う切削加工技術です。
阪神精工では、立形マシニングセンタを使用し、金型部品、精密機械部品、治具、精密プレートなどの加工に対応しています。
単品・試作・小ロットの部品加工や、支給された金属部品への追加工もご相談いただけます。
また、ワイヤーカット放電加工や形彫り放電加工、研磨加工などを組み合わせ、複数工程が必要な部品についても加工方法を検討いたします。
阪神精工のマシニング加工｜対応形状・材質・設備
阪神精工では、立形マシニングセンタを使用し、精密機械部品や金型部品、治具、プレートなどの切削加工を行っています。
穴あけ・溝加工・ポケット加工など、部品の形状や要求精度に応じた加工方法を検討します。
主な対応加工
- 平面加工・段差加工
- 穴あけ・タップ穴加工
- ザグリ・ポケット加工
- 長穴・溝加工
- 精密プレート・治具部品の加工
- 既存部品・支給品への追加工
主な対応材質
- S45C・SS400などの一般鋼材
- SUS304などのステンレス鋼
- A5052・A6061などのアルミニウム合金
- SKD11などの工具鋼
- その他の金属材料は加工条件に応じてご相談
保有する主な切削加工設備

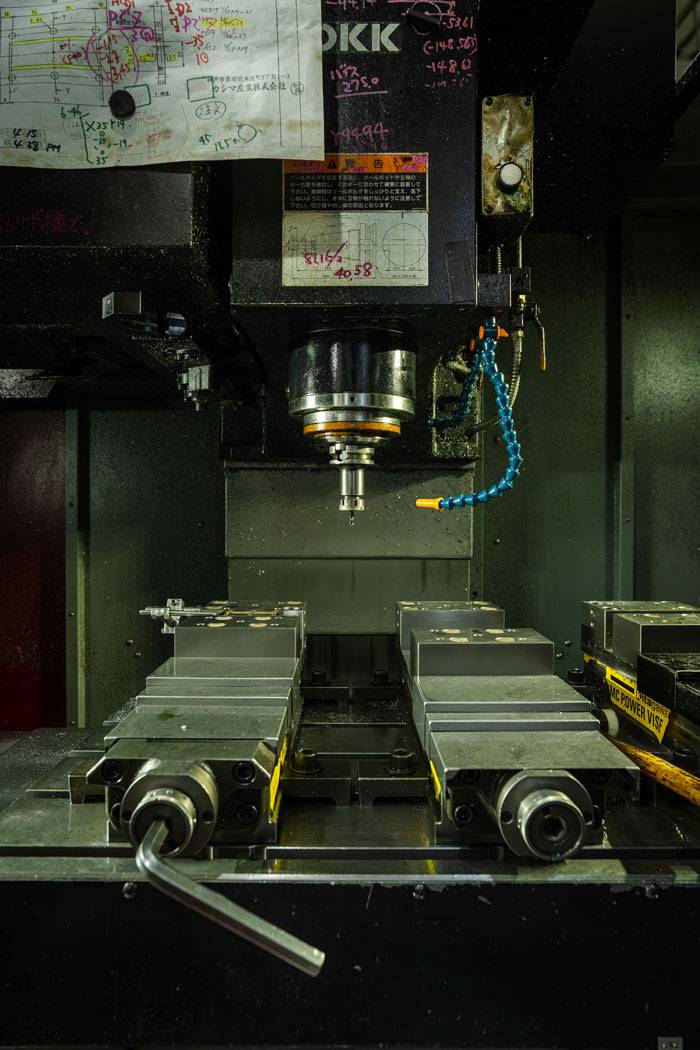

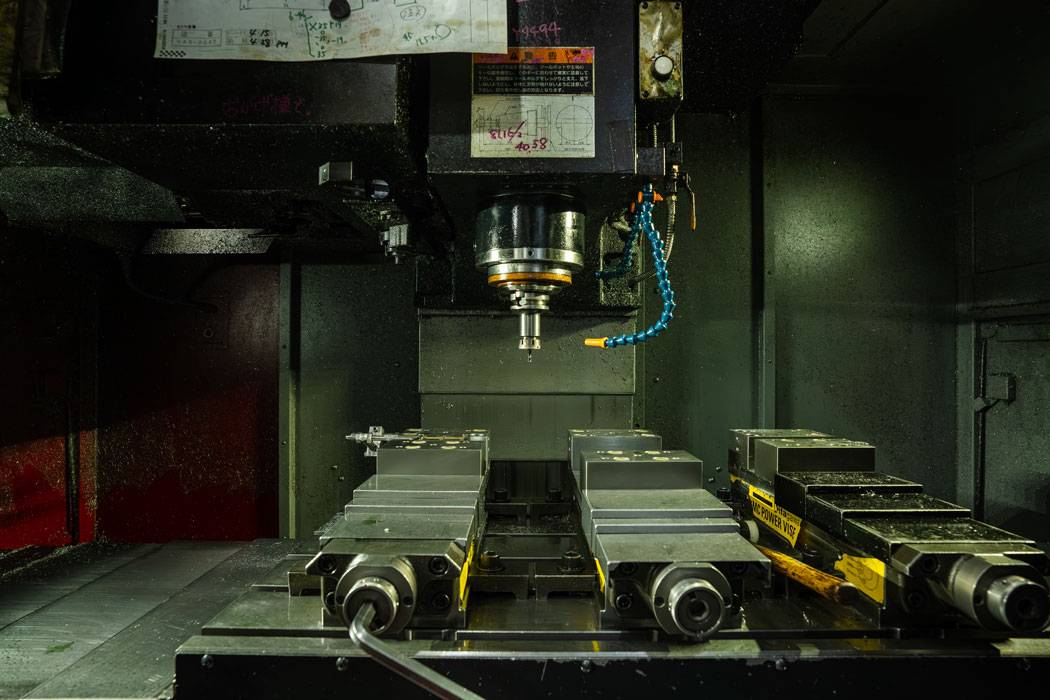

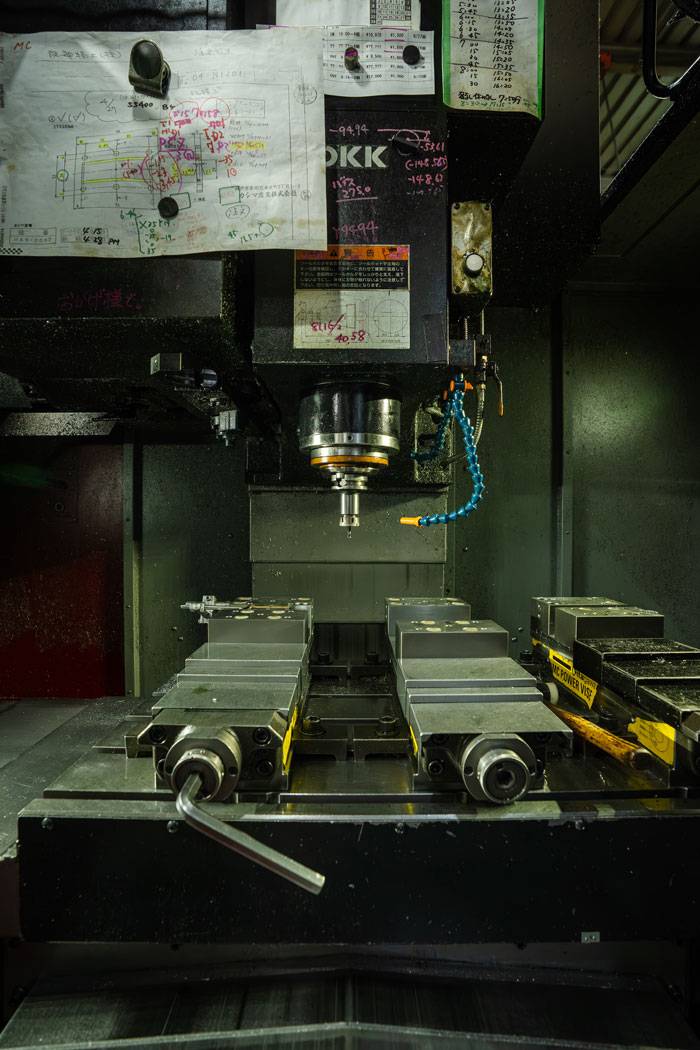

立形マシニングセンタ VC51（大阪機工）
設備の軸移動量：X920 × Y510 × Z460mm
立形NCフライス盤 らくらくミル3V（大阪機工）
設備の軸移動量：X920 × Y380 × Z450mm
※上記は設備の軸移動量であり、加工できる部品の最大寸法を示すものではありません。実際の加工可否は、ワークの形状・材質・固定方法・加工内容などによって異なります。
単品・試作・小ロット加工にも対応
試作品、設備の交換部品、専用治具、精密プレートなど、少量の部品加工もご相談いただけます。
加工図面・CADデータ、材質、寸法、公差、数量などを確認し、対応可能な加工方法をご案内いたします。
マシニング加工と放電加工を組み合わせた精密部品加工
阪神精工では、マシニング加工とワイヤーカット放電加工・形彫り放電加工・研磨加工を組み合わせた精密部品加工に対応しています。
例えば、マシニング加工で穴やポケットを加工し、ワイヤーカット放電加工で複雑な輪郭形状を仕上げるなど、部品の形状に合わせて加工工程を検討します。
また、切削工具が入りにくい底付き形状や小さなコーナーRには、形彫り放電加工を組み合わせる方法もあります。
複数工程が必要な金型部品・精密プレート・治具などもご相談ください。
マシニング加工の代表的な加工事例

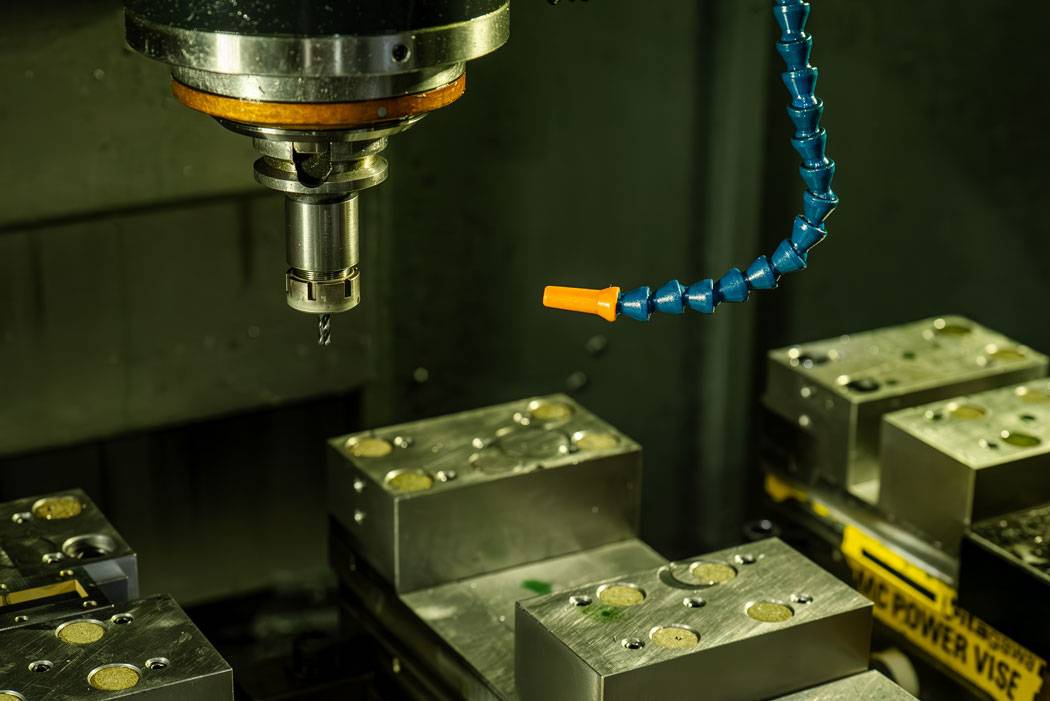

精密プレートの穴・溝・ポケット加工
精密プレートの位置決め穴、タップ穴、ザグリ、溝、ポケットなど、複数形状を組み合わせた加工に対応します。
カラー・ブッシュの精密追加工
カラーやブッシュへの穴あけ、溝加工、特殊形状の追加工について、図面をもとに対応方法を検討します。
シャフト・設備部品への追加工
シャフトや設備部品のキー溝、穴、切り欠きなど、既存部品への追加工もご相談いただけます。
マシニング加工のよくあるご質問
Q. 部品1個からでも加工を依頼できますか？
はい。単品・試作・小ロットのマシニング加工についてもご相談いただけます。図面をもとに加工内容を確認いたします。
Q. どのような材質に対応していますか？
一般鋼材、ステンレス鋼、アルミニウム合金、工具鋼などについて、材質・形状・要求精度に応じて加工方法を検討しています。
Q. 穴あけやタップ加工だけでも依頼できますか？
穴あけ・タップ穴・ザグリ・溝加工など、部品の一部に対する追加工についてもご相談いただけます。
Q. マシニング加工と放電加工を組み合わせることはできますか？
はい。マシニング加工に加え、ワイヤーカット放電加工や形彫り放電加工、研磨加工などを組み合わせた部品加工にも対応しています。
Q. 加工できる最大寸法はどれくらいですか？
設備の軸移動量は、立形マシニングセンタVC51がX920×Y510×Z460mmです。
実際に加工できる部品寸法は、形状・固定方法・加工内容などによって異なりますので、図面をもとにご確認ください。
Q. 見積もりには何が必要ですか？
加工図面・CADデータ、材質、寸法、公差、数量、ご希望の納期などをお知らせください。内容を確認し、加工可否をご案内いたします。
