傘歯車のワイヤーカット放電加工｜45°の上下異形状に対応

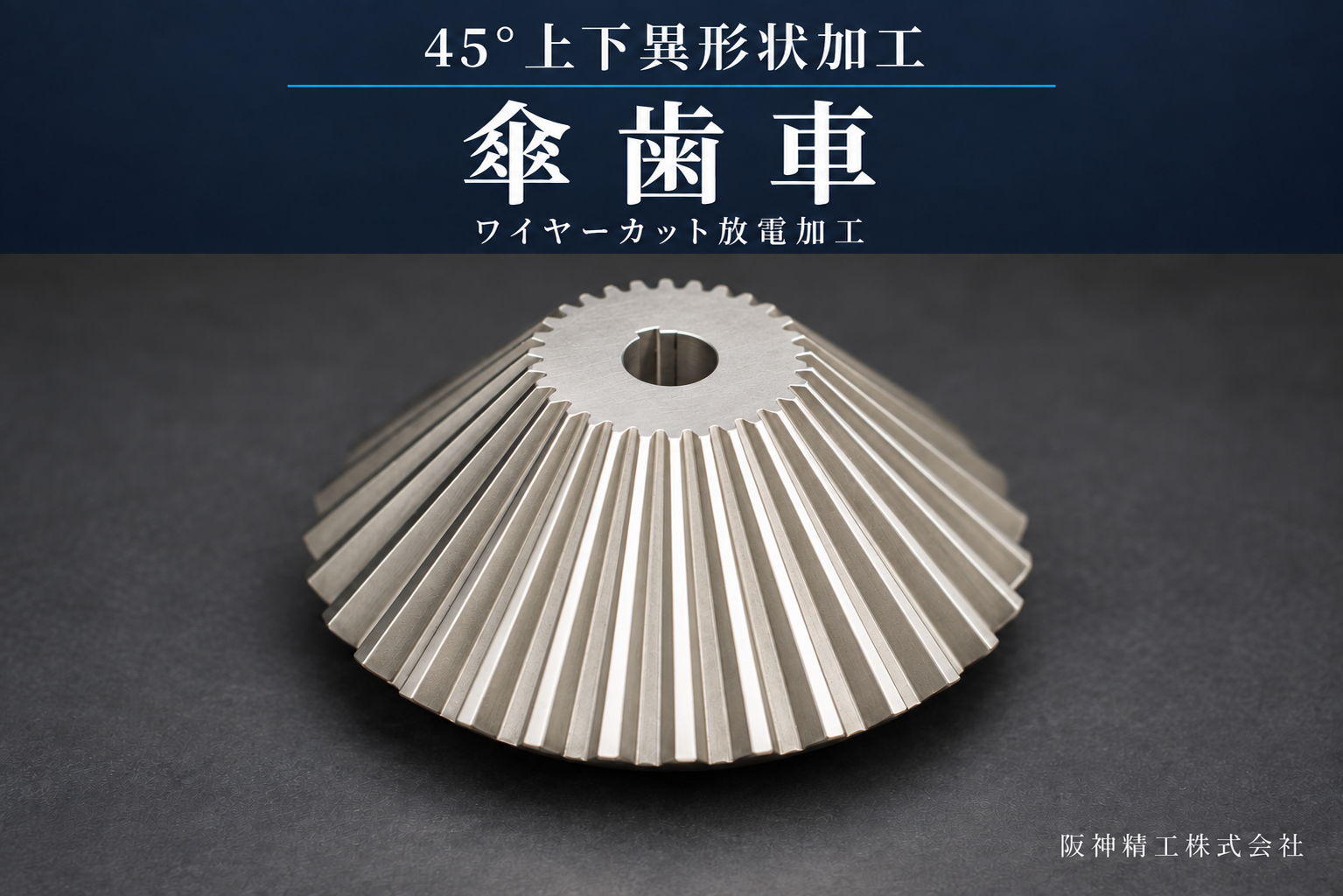

ワイヤーカット放電加工で製作した、45°の上下異形状を持つ傘歯車。複雑な加工プログラムと特殊治具・工程の工夫で対応しています。

阪神精工では、ワイヤーカット放電加工による、45°の上下異形状を持つ傘歯車の加工に対応しています。

今回の加工で特に難しかったのは、図面の歯形を再現するための加工プログラムと、製品を保持する段取りです。CADで形状を細かく確認し、特殊治具と加工工程を組み合わせることで、複雑な傘歯車の形状を加工しました。

難しかった点｜上下で異なる歯形をつなぐプログラム

上下異形状加工では、上側と下側で異なる輪郭を対応させながら加工を進めます。今回のように45°の傾斜を持つ傘歯車は、上下面の形状だけでなく、その間をつなぐ歯面まで考えてプログラムを組む必要があります。

図面の形状を加工経路に落とし込む作業は複雑で、CADでの確認とプログラムの検討に丸一日向き合うほど、事前準備に手間のかかる加工です。

見た目が傘歯車の形になっているだけでは不十分です。図面で求められる歯形に仕上げるため、加工前の形状確認とプログラム作成を重視しています。

この製品は、プログラムを作るだけでは加工できません。45°の上下異形状を加工できるように製品を保持し、必要な加工を進められる段取りを組むことも重要です。

阪神精工では、特殊治具を使用し、製品形状に合わせた工程を組み立てています。治具の構造や具体的な加工手順は社外秘ですが、加工プログラム・保持方法・工程を一体で検討することが、今回の製作を支える工夫です。

「傾斜が大きく、加工方法が決まらない」「上下で形状が異なり、段取りが難しい」といった部品も、まずは図面をご提示ください。

阪神精工では、図面の形状や要求精度を確認し、ワイヤーカット放電加工での対応可否と加工方法を検討します。傘歯車や上下異形状部品の加工相談・お見積りを承ります。
