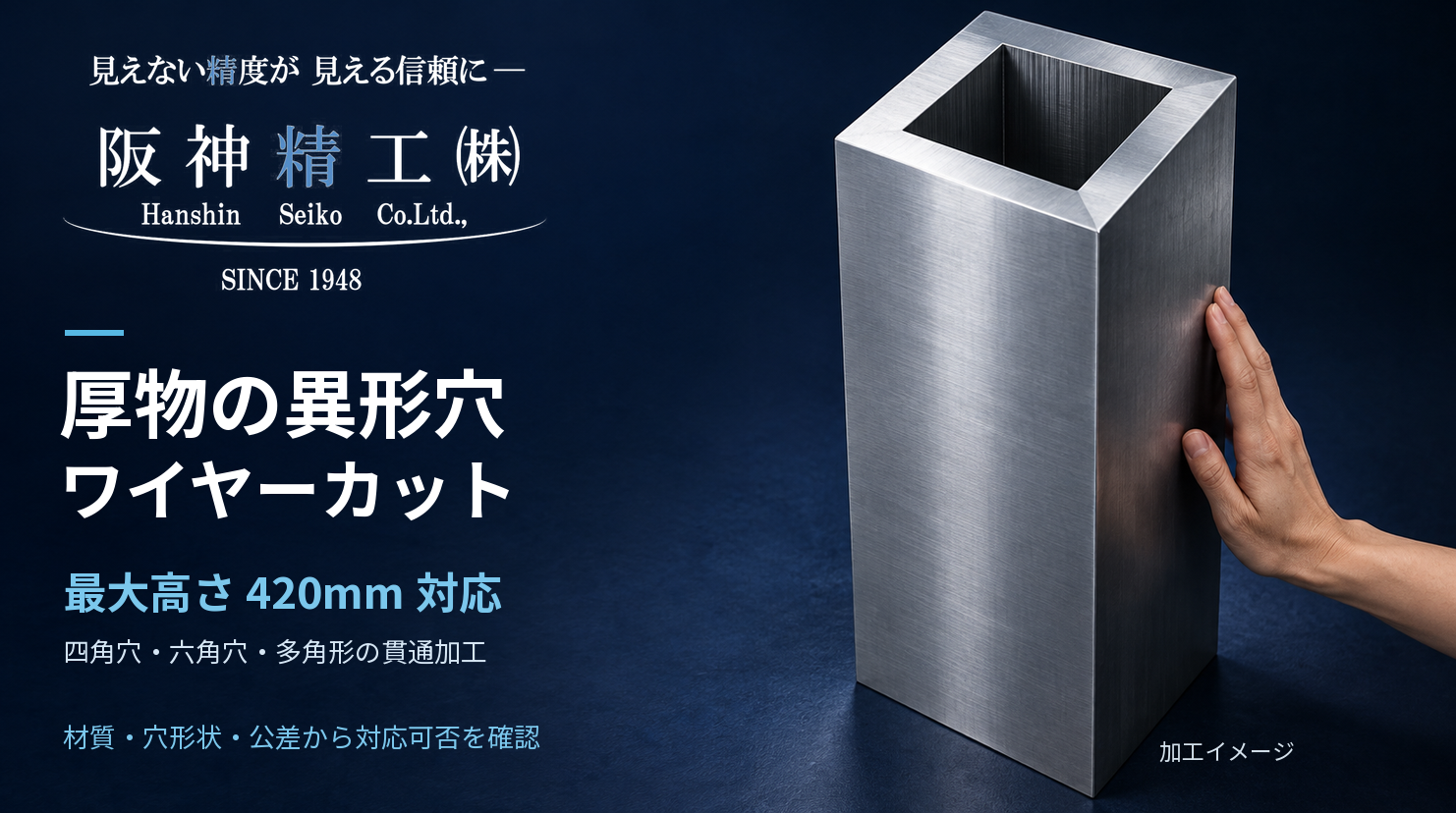

厚物の異形穴加工｜ワイヤーカットによる四角穴・特殊穴｜阪神精工
「厚みのある部品に四角穴を加工したい」
「六角穴や特殊形状の穴を、部品の奥まで貫通させたい」
「焼入れ材に、切削では難しい異形穴を加工したい」
厚物部品の異形穴加工では、穴の入口形状だけでなく、厚み方向に続く輪郭や寸法精度も重要になります。
阪神精工では、ワイヤーカット放電加工による四角穴・六角穴・多角形穴などの貫通異形穴加工をご相談いただけます。
最大高さ420mmまでの厚物ワークに対応し、材質・穴形状・要求公差・加工位置などを確認したうえで加工可否を検討します。
厚物の異形穴は、入口の形状だけでは判断できません
四角穴や六角穴は、上から見れば単純な輪郭に見える場合があります。
しかし厚物部品では、その形状がワークの厚み方向に続きます。穴の用途によっては、入口と出口の寸法だけでなく、途中の形状や基準面との位置関係も重要です。
例えば、
- 四角軸を通すための貫通四角穴
- 六角断面の部品を組み込む六角穴
- 回り止めとして使用する多角形穴
- キー溝や切欠きを組み合わせた異形穴
- 専用部品に合わせた特殊輪郭穴
などです。
加工のご相談では、穴の平面形状と加工高さをセットで確認することが重要になります。
深い穴では、切削工具の長さや内角Rが制約になる
厚物の異形穴を切削加工する場合、工具を必要な深さまで届かせなければなりません。
工具の突出しが長くなると、工具剛性や振れ、シャンク・ホルダーとの干渉などを考慮する必要があります。
さらに四角穴や六角穴では、回転工具の半径に応じた丸みが内角に残ります。
「深い位置まで同じ異形輪郭を通したい」
「相手部品に合わせて内角Rを小さくしたい」
「細く長い切削工具では加工が難しい」
といった場合に、ワイヤーカットが加工方法の候補になります。
ワイヤーカットで四角穴・六角穴・特殊穴を加工
ワイヤーカット放電加工は、細いワイヤ電極とワークの間で放電を発生させ、輪郭データに沿って材料を除去する加工方法です。
ワイヤを通せる貫通形状であれば、四角穴・六角穴・多角形穴・切欠き付き穴などの加工を検討できます。
また、エンドミル加工では残ってしまう内角Rを、小さくできる場合があります。
ただし、実際に加工できる内角Rは、ワイヤ径や放電ギャップ、材質、板厚、加工条件などによって変わります。
必要な内角Rや寸法公差がある場合は、図面に明記してください。
最大高さ420mmまでの厚物ワークに対応
阪神精工では、最大高さ420mmまでの厚物ワークのワイヤーカット加工に対応しています。
実際の加工可否は、高さだけでなく次の条件を合わせて確認します。
- ワーク全体の寸法・重量
- 材質・熱処理状態
- 穴の大きさと輪郭
- 内角R
- 寸法公差・幾何公差
- 加工位置と基準
- ワークの保持方法
同じ高さの部品でも、穴の大きさや要求精度によって加工条件は異なります。
穴の詳細図に加え、ワーク全体の形状と寸法が分かる図面をご提供ください。
厚み方向の精度と穴の位置関係も確認します
厚物の異形穴では、穴幅や対辺寸法だけでなく、厚み方向の形状にも精度が求められる場合があります。
例えば、
「入口から出口までの寸法差を管理したい」
「外形を基準に穴位置を指定したい」
「六角穴の向きを基準面に合わせたい」
「複数の穴の位置関係をそろえたい」
といった要求です。
図面に指定された基準・公差を確認し、加工方法や工程を検討します。組み付ける相手部品との関係が重要な場合は、その情報もお知らせください。
焼入れ後の高硬度材への異形穴加工
焼入れ後の鋼材では、材料の硬さに加えて、加工深さや工具形状の制約によって切削が難しくなる場合があります。
ワイヤーカットは導電性材料を放電によって除去するため、高硬度材の異形穴加工にも利用できる方法です。
「焼入れ済みの部品に四角穴を追加したい」
「熱処理後に貫通キー溝が必要になった」
「高硬度材に特殊な内径輪郭を加工したい」
といった案件も、材質・硬度・現在の加工状態を確認して対応可否を検討します。
貫通穴と止まり穴では加工方法が異なります
ワイヤーカットで閉じた異形穴を加工する場合、一般的にワイヤを通すための貫通スタート穴が必要です。既存の穴を利用できるかどうかも含めて工程を検討します。
一方、底を残す四角穴や六角穴、途中の深さで終わる異形穴では、形彫り放電加工などの別工法を検討します。
お問い合わせ時には、貫通穴か止まり穴かを明確にしてください。
お見積り時に確認したい情報
厚物の異形穴加工をご相談いただく際は、可能な範囲で次の情報をご提供ください。
- 材質
- 熱処理内容・硬度
- ワーク全体寸法・加工高さ
- 穴の形状・寸法
- 内角R
- 貫通／止まりの区別
- 寸法公差・幾何公差
- 表面粗さ
- 穴位置と加工基準
- 現在の加工状態
- 必要数量・希望納期
複雑な輪郭の場合は、PDF図面に加えてDXFなどのCADデータがあると形状を確認しやすくなります。
厚物の四角穴・特殊穴加工をご相談ください
厚物の異形穴加工では、穴形状・加工高さ・材質・要求精度を合わせて確認することが重要です。
阪神精工では、最大高さ420mmまでの厚物ワークについて、四角穴・六角穴・多角形穴・キー溝付き穴などのワイヤーカット加工を検討します。
単品・試作・小ロット、支給品への追加工についてもご相談ください。
神戸市を拠点に、兵庫県内はもちろん全国からのご相談に対応しています。
厚物の異形穴加工・ワイヤーカット加工で加工先をお探しの場合は、図面・CADデータを添えて阪神精工株式会社までお問い合わせください。
