微細な穴加工に応える、細穴放電加工。
極細穴を高精度に加工、
金型や精密部品に最適

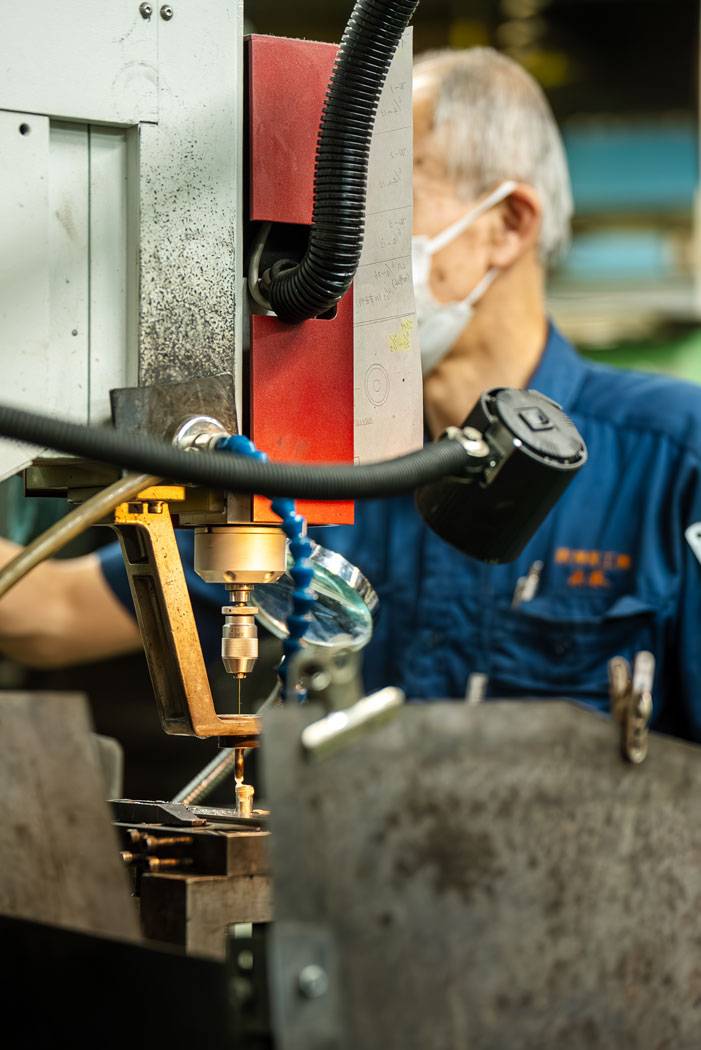

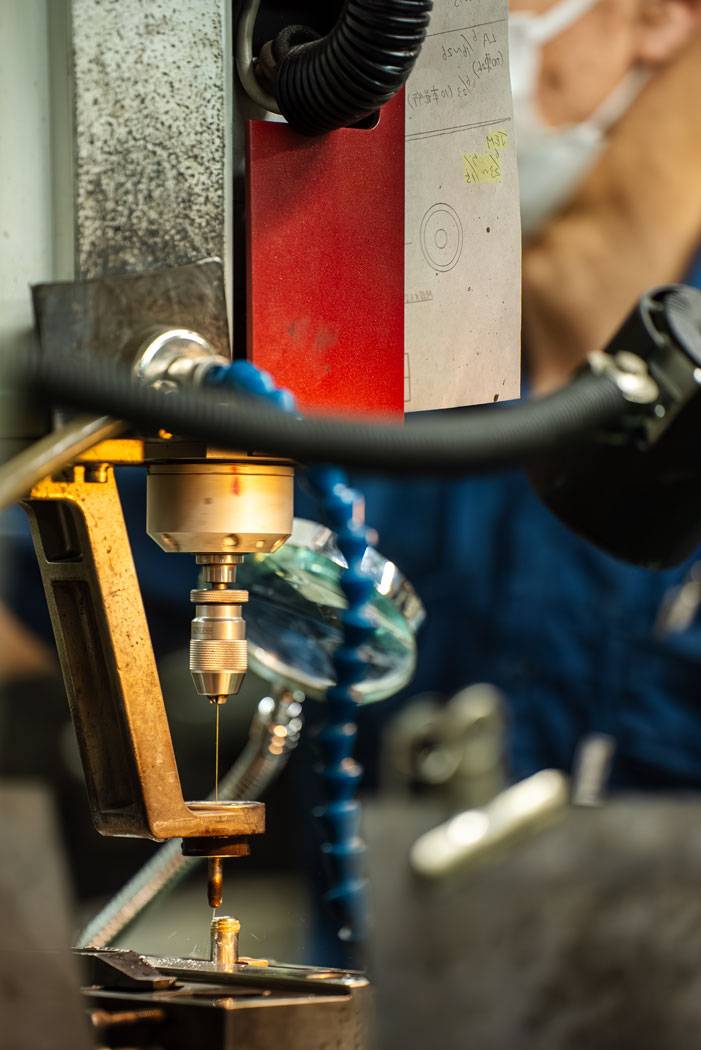

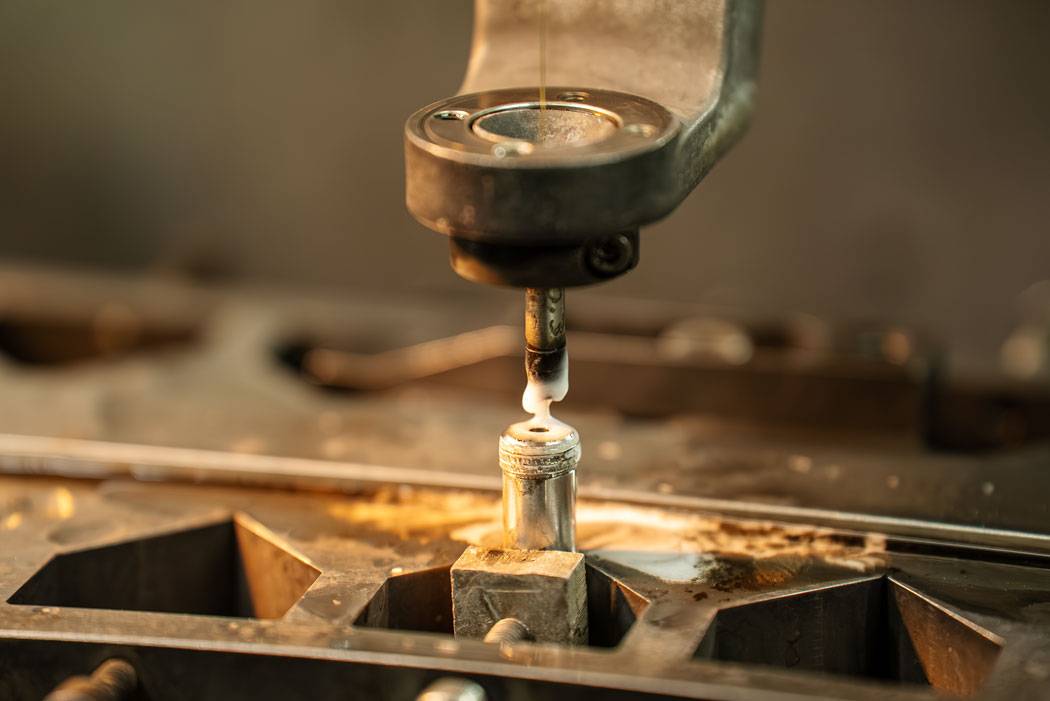

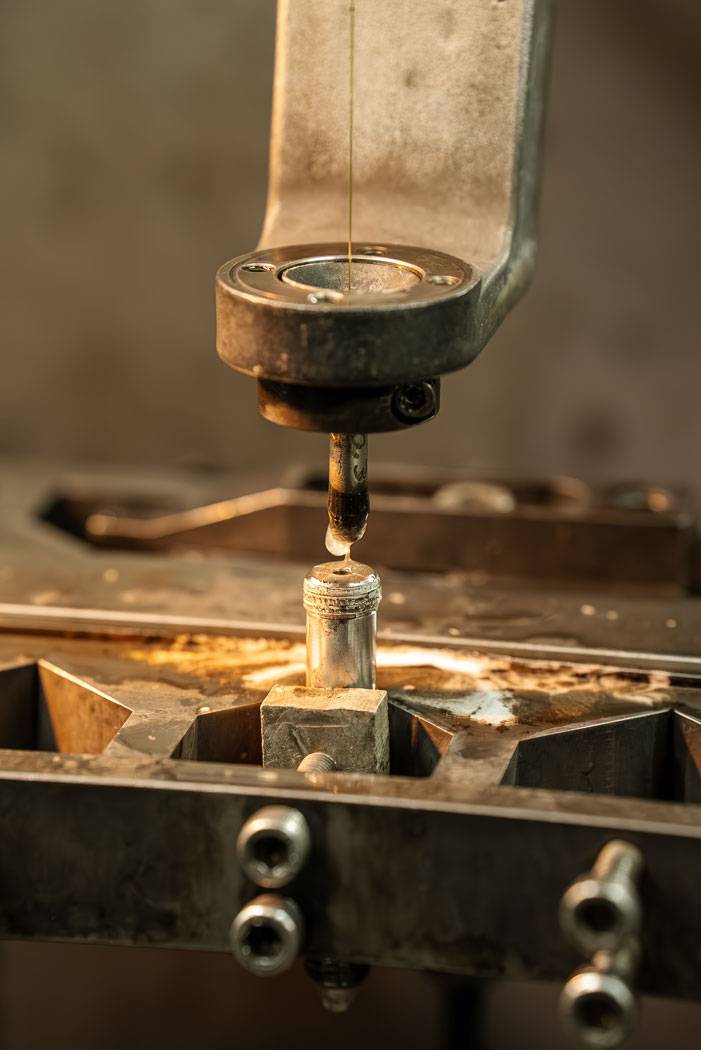

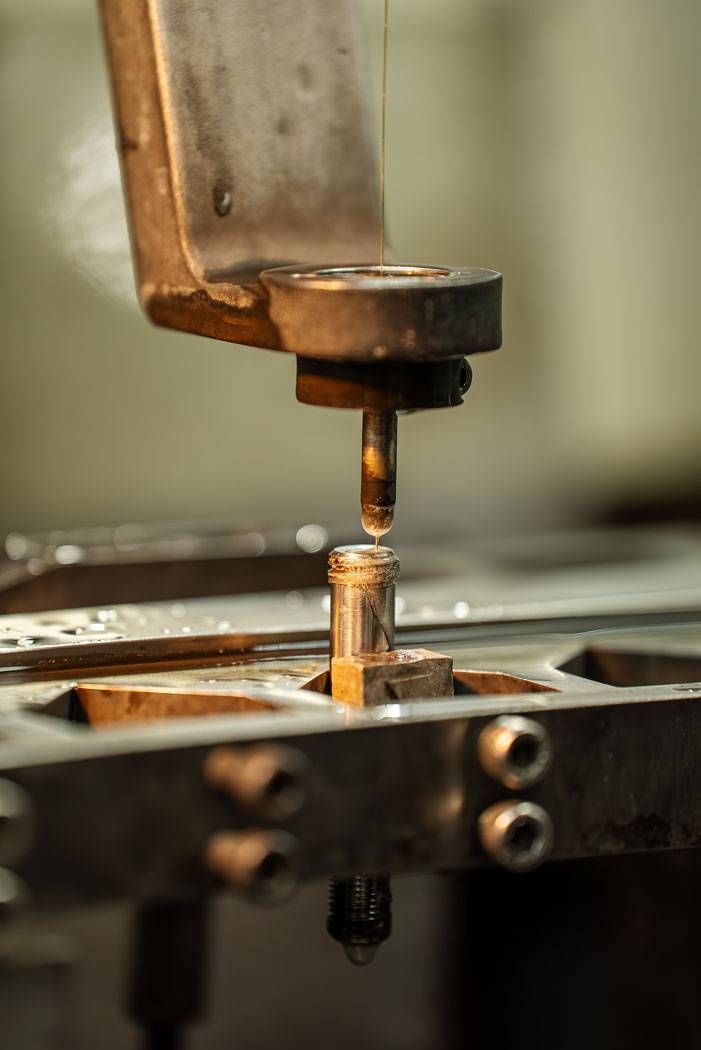

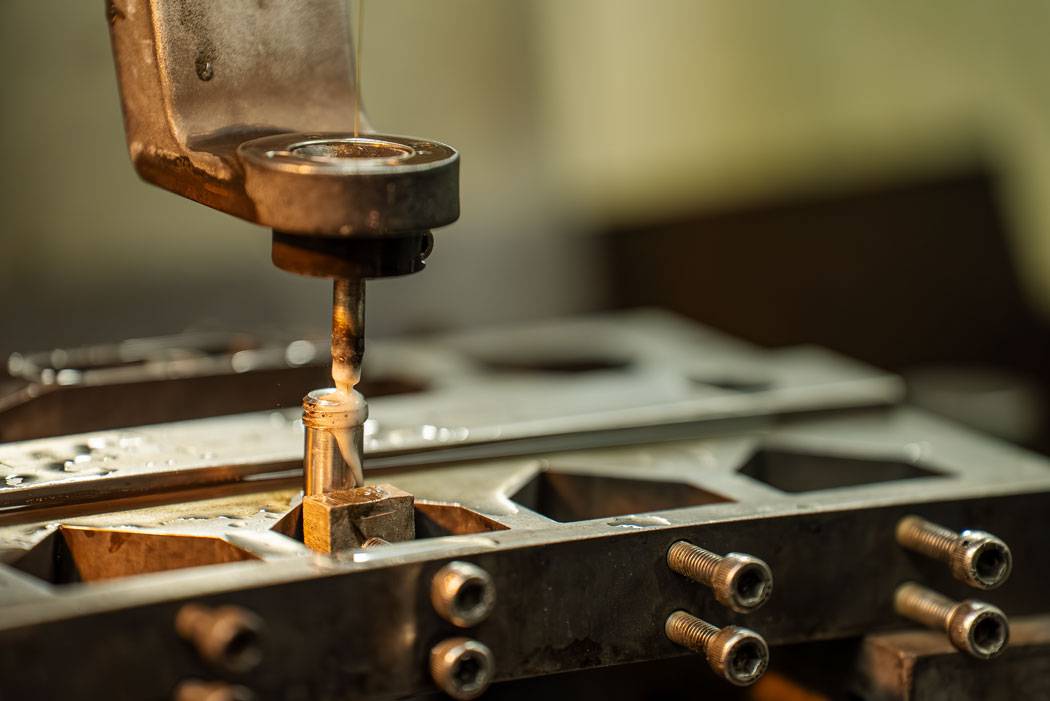

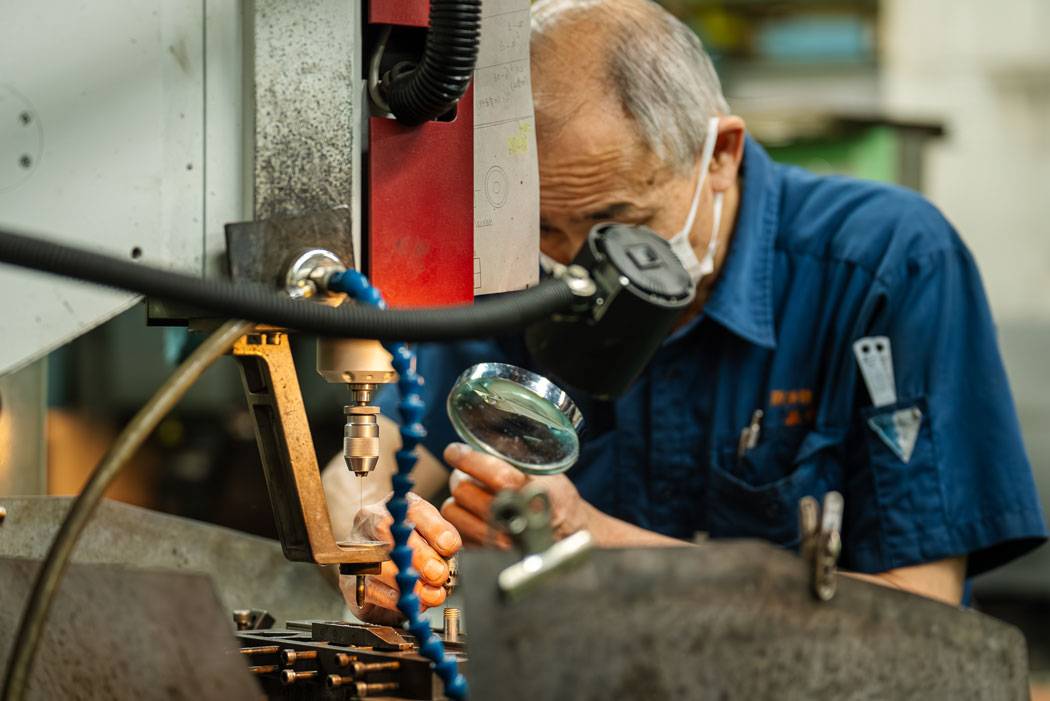

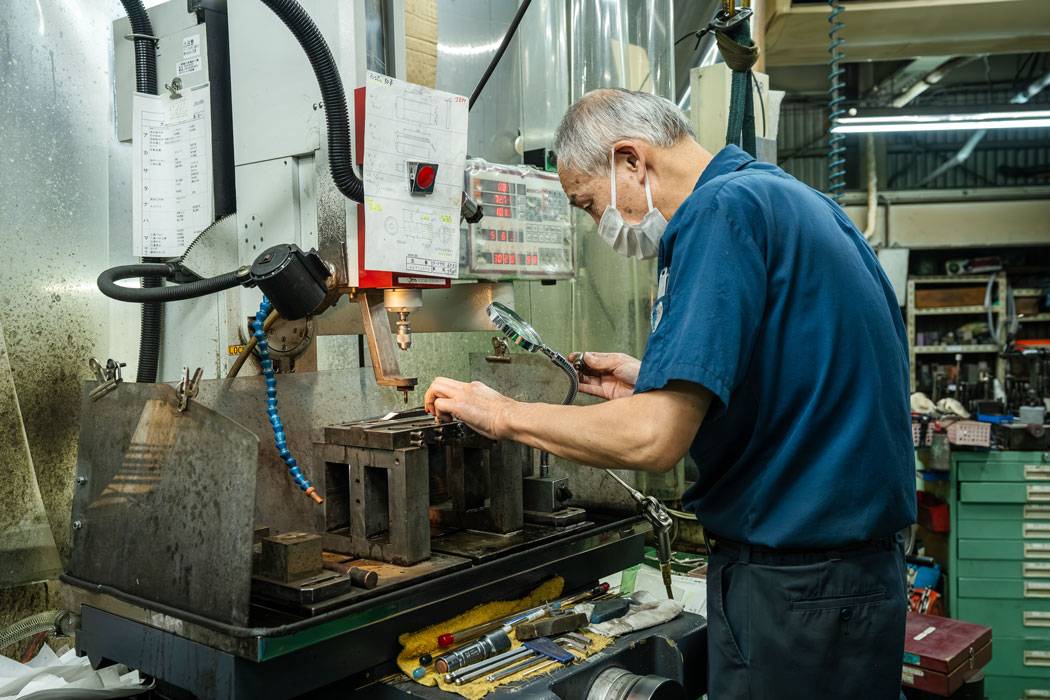

細穴放電加工は、細いパイプ状の電極を使用し、電気放電によって金属に小径穴を加工する技術です。
ドリル加工が難しい微細穴や深穴、焼入れ鋼・超硬合金などの高硬度材への穴加工に適しています。
阪神精工では、電極径φ0.2mmから対応しています。φ0.2mmの電極を使用した場合、加工穴径は約φ0.26mmが目安です。ご希望の穴径・材質・加工深さなどを確認し、加工可否をご案内します。電極径と加工後の穴径は異なります。約φ0.26mmは目安であり、保証値や寸法公差ではありません。
実際に加工できる穴径・深さ・精度は、材質や加工条件によって異なります。図面を確認しながら、適切な加工方法をご案内します。
細穴放電加工の電極径・材質・加工用途
阪神精工では、電極径φ0.2mmから対応する設備を保有し、小径穴・深穴・高硬度材への穴加工などをご相談いただけます。
穴径、深さ、材質、要求精度などを確認し、適切な加工方法を検討いたします。

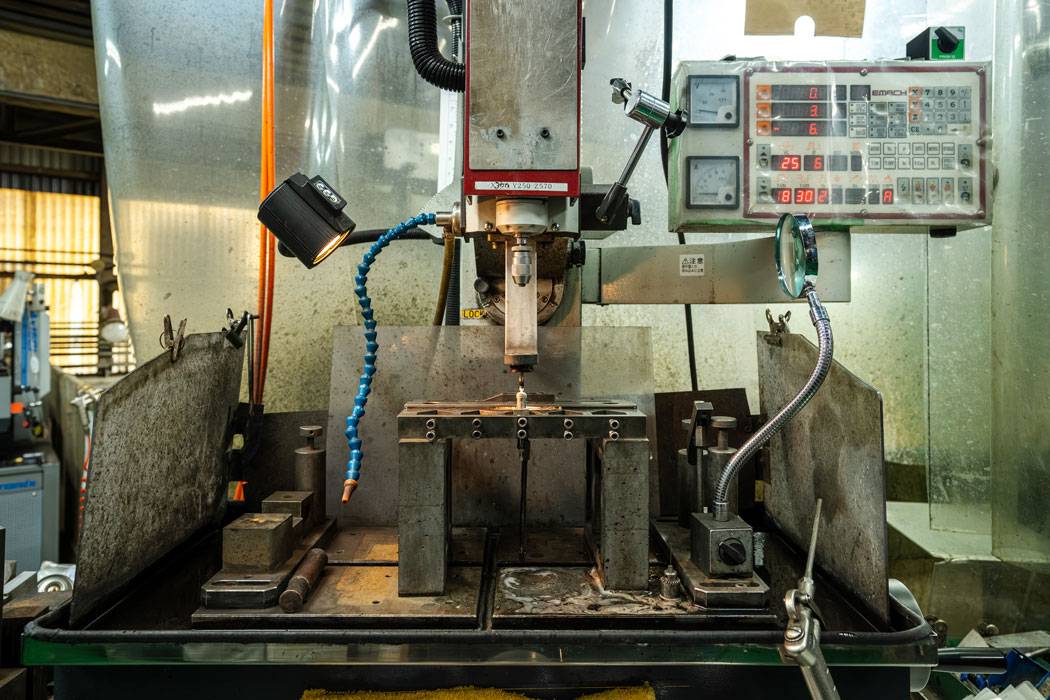

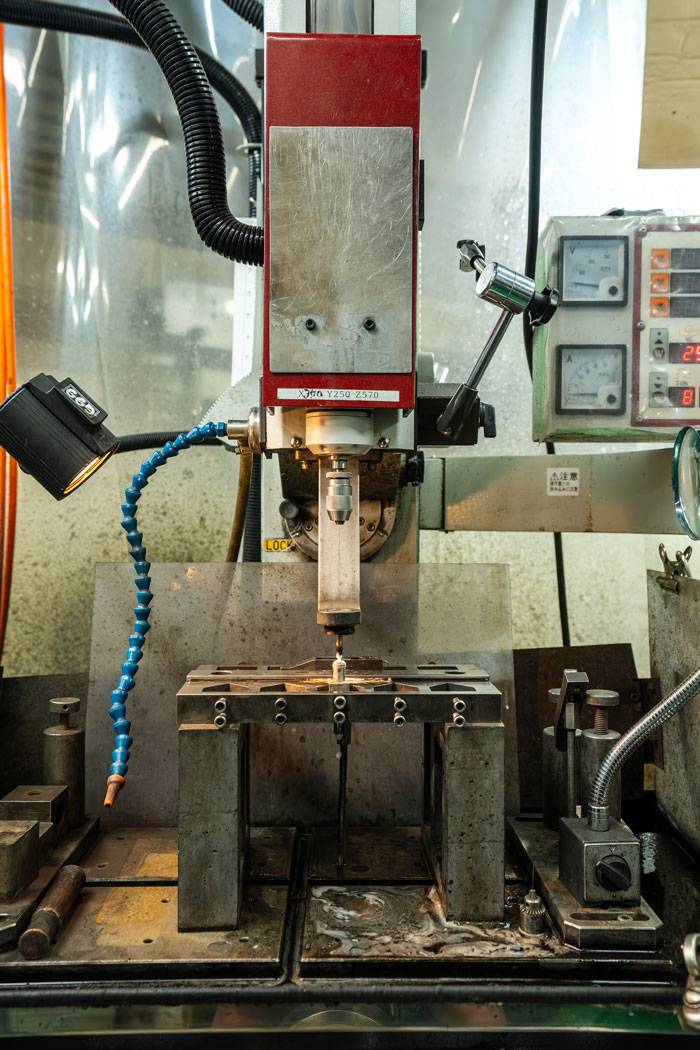

電極径・設備仕様
- 最小電極径：φ0.2mmから
- MEMH-8型：電極径φ0.2〜φ3.0mm
- JEM50FD：電極径φ0.2〜φ6.0mm
- 加工可能な深さ・公差：図面により確認
※記載の径は電極径です。加工後の穴径とは異なります。φ0.2mmの電極を使用した場合、加工穴径は約φ0.26mmが目安です。約φ0.26mmは目安であり、保証値や寸法公差ではありません。ご希望の穴径・材質・加工深さに応じて、加工可否を確認します。
主な対応材質
- SKD11・SKD61などの金型用鋼
- 焼入れ鋼などの高硬度材
- SUS304などのステンレス鋼
- 超硬合金
- その他の導電性金属
主な加工用途
- 微細穴・小径穴の加工
- 深さのある小径穴加工
- 焼入れ後の穴追加工
- ワイヤーカット加工のスタート穴
- オリフィス・ノズルなどの小径穴
- 金型部品・精密機械部品の穴加工
細穴放電加工の加工条件について
小径穴の加工では、穴径だけでなく、穴深さ、材質、穴位置、要求精度などが重要です。
特に、穴径に対して深さが大きい深穴加工では、加工条件によって穴の仕上がりや加工時間が変わります。
図面やCADデータをもとに、加工可能な条件をご案内いたします。
全国からの加工依頼に対応
阪神精工株式会社では、神戸市を拠点に、明石市・加古川市・三木市・小野市・姫路市など兵庫県内はもちろん、大阪・岡山をはじめ全国から細穴放電加工のご依頼・お見積りを承っています。
遠方のお客様も、図面データで加工内容を確認し、運送会社を利用して材料・部品をやり取りすることで、来社せずにご依頼いただけます。
一点物・試作・小ロット・短納期案件にも柔軟に対応します。
細穴放電加工の加工事例・技術紹介
折れタップの除去、オリフィスの微細穴、小径の深穴など、細穴放電加工の活用方法をご紹介します。
折れタップの除去・揉み取り加工
部品内部に折れ込んだタップを、細穴放電加工や形彫り放電加工で除去する方法をご紹介します。
周囲のねじ山への影響を抑えながら、加工方法を検討します。
オリフィスの微細穴加工
オリフィス部品の小径穴加工についてご紹介しています。
穴径・穴位置・板厚などの条件を確認しながら加工を行います。
小径・深穴の細穴放電加工
ドリル加工が難しい小径・深穴について、材質や穴径、深さに応じた加工方法を検討します。
細穴放電加工のよくあるご質問
Q. 最小の電極径と加工穴径の目安は？
電極径φ0.2mmから対応しています。φ0.2mmの電極を使用した場合、加工穴径は約φ0.26mmが目安です。ご希望の穴径・材質・加工深さなどを確認し、加工可否をご案内します。約φ0.26mmは目安であり、保証値や寸法公差ではありません。
Q. 深い穴の加工もできますか？
小径で深さのある穴加工もご相談いただけます。穴径・材質・要求精度を確認し、加工可否を判断します。
Q. 超硬合金への穴加工はできますか？
導電性のある超硬合金についても、細穴放電加工による対応を検討できます。
Q. 単品・試作でも依頼できますか？
はい。単品・試作・小ロットの穴加工もご相談いただけます。
