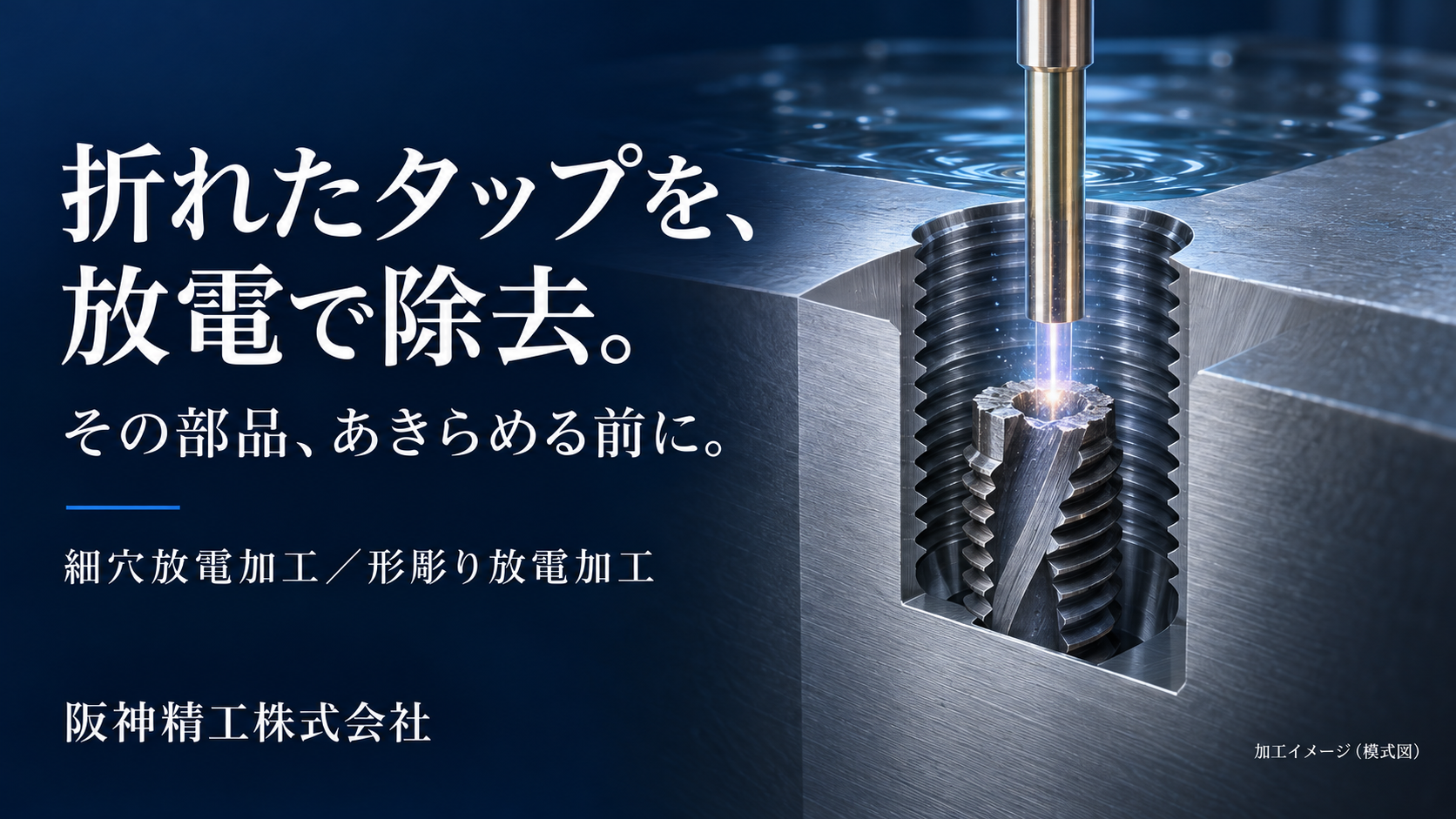

折れたタップを放電加工で除去｜ネジ山を守る精密揉み取り加工
金属加工の現場で、突然発生する「タップの折れ込みトラブル」。
「タップがネジ穴の奥で折れてしまった」
「ドリルで取り除こうとしたが、硬くて削れない」
「エキストラクターまで折れ込んでしまった」
このようなトラブルで、大切な製品や精密部品の加工を諦めていませんか？
特に、加工工程が進んだ金型や高価な精密部品では、折れたタップを取り除くために製品そのものを傷つけてしまうと、大きな損失につながる場合があります。
阪神精工株式会社では、細穴放電加工機や形彫り放電加工機を活用した、折れタップの除去・揉み取り加工のご相談に対応しています。
放電加工は、ドリルのように刃物で削るのではなく、電気エネルギーによって金属を少しずつ除去する加工方法です。
折れたタップの中心部分を放電によって除去し、周囲のネジ山への損傷をできるだけ抑えながら、残ったタップの破片を取り出す方法を検討します。
本記事では、折れタップ除去の加工方法や難しいポイント、阪神精工の対応についてご紹介します。
加工概要｜細穴放電・形彫り放電による折れタップ除去
タップ折れの救済加工では、折れ込んだ工具の大きさや位置、母材の材質、ネジ穴の状態によって適切な除去方法が異なります。
阪神精工では、細穴放電加工と形彫り放電加工の特性を踏まえ、加工方法を検討します。
細穴放電加工
細い電極を使用して、折れたタップの中心部に穴を開ける加工方法です。
タップの芯部分を除去して強度を弱めることで、残った刃先の取り出しにつなげます。
特に小径の折れタップや、中心部分を狙った加工で活用を検討できる方法です。
形彫り放電加工
電極の形状や加工条件を調整しながら、折れ込んだ工具を除去する加工方法です。
折れた工具の形状や加工箇所の状態に応じて電極を検討できるため、通常の穴あけでは対応が難しい場合にも選択肢となります。
いずれも、母材を強く押したり、切削工具で無理に削ったりせずに加工できることが特徴です。
難しかった点｜折れタップ除去で重要になる3つの課題
① ネジ山を傷つけずに折れたタップの中心を狙う
折れタップ除去で最も重要なのは、折れた工具を取り除くことだけではありません。
製品側のネジ山をできる限り残し、再使用できる状態を目指すことが大切です。
タップはネジ穴の内側に入り込んでいるため、電極の位置がずれると、周囲のめねじまで放電加工してしまう可能性があります。
特に小径タップでは、タップの芯部分とネジ山との距離が小さく、電極径や放電ギャップの設定が重要になります。
また、タップの折損面が斜めになっていたり、刃先が欠けていたりする場合には、中心位置の把握にも注意が必要です。
そのため、折れ込んだタップの状態を確認し、電極の大きさと位置決めを慎重に検討する必要があります。
② 硬い工具鋼や超硬合金の除去
タップには、ハイス鋼（高速度工具鋼）などの硬い工具材料が使用されています。
このような工具材料は、一般的なドリルでの切削が難しく、無理に加工するとドリル自体が折れたり、穴の中心からずれたりする可能性があります。
放電加工は、材料の硬さそのものに依存する切削加工とは異なり、導電性を持つ硬い材料にも対応できる特徴があります。
ただし、実際の除去加工では、タップの材質や断面形状に合わせた電極の選定、放電条件の設定、加工くずの排出などが重要になります。
硬い材料であっても、周囲の母材に影響を与えないよう加工範囲を管理する必要があります。
③ 止まり穴・深穴での加工くずの排出
折れたタップが止まり穴や深穴の奥に残っている場合、加工中に発生する微細な加工くずの排出が難しくなります。
放電加工では、電極と加工対象の間に適切な放電ギャップを維持する必要があります。
加工くずが穴の底に滞留すると、放電状態が不安定になり、異常放電や加工効率の低下につながる可能性があります。
また、穴の奥に残ったタップの破片は、加工後に取り出しにくい場合もあります。
そのため、折れ込み深さや穴形状に応じて、加工液の供給方法や電極の動作、破片の取り出し方まで考慮することが重要です。
技術的に工夫した点｜製品へのダメージを抑える加工アプローチ
① 折れたタップの中心を狙った電極選定と位置決め
折れタップ除去では、電極の中心をタップの除去対象部分に適切に合わせることが重要です。
電極径が大きすぎると、放電範囲が周囲のめねじに近づき、母材を損傷するリスクが高まります。
一方、電極径が小さすぎると、タップの芯部分を十分に除去できず、残った破片を取り出しにくくなる場合があります。
そのため、タップサイズや折損状態、ネジ穴の形状を確認しながら、適切な電極径と加工位置を検討します。
単に中心へ穴を開けるのではなく、除去に必要な加工範囲と、残したいネジ山との位置関係を考慮することが重要です。
② 放電条件を調整し、周囲への影響を抑える
放電加工では、放電エネルギーや加工時間、電極の送り動作などの設定によって、材料の除去状態が変化します。
折れタップ除去では、加工速度だけを優先して放電エネルギーを大きくすると、周囲の母材への影響が大きくなる可能性があります。
そのため、折れた工具の材質や電極径に合わせ、放電状態を安定させる条件を検討することが重要です。
特にネジ山の近くまで加工が進んだ場合は、必要以上に加工範囲を広げない配慮が求められます。
③ タップの芯を除去して残った破片を取り出す
折れタップ除去では、必ずしもタップ全体を放電によって消失させる必要はありません。
タップの中心部分を除去することで、周囲に残った刃先部分のつながりや保持力を弱め、破片を取り出しやすくする方法があります。
芯部分を放電加工した後、残った破片の状態を確認し、周囲のネジ山を傷つけないよう慎重に取り出します。
このように、放電加工と破片の除去作業を組み合わせることが、母材への影響を抑えるうえで重要になります。
④ 除去後のネジ山の状態確認
折れたタップを取り除いた後は、元のネジ穴が使用できる状態かどうかを確認する必要があります。
特に、折れ込みの原因がタップの食い込みやネジ山の変形だった場合、タップを取り除いても、めねじに損傷が残っている可能性があります。
必要に応じて、ネジ山の外観や寸法、ねじゲージによる通り具合などを確認し、追加工や補修の必要性を検討します。
タップを除去することと、ネジ穴の機能を回復することは、分けて考える必要があります。
阪神精工株式会社が対応できること
阪神精工株式会社では、細穴放電加工や形彫り放電加工の技術を活用し、折れタップの除去をはじめとする金属部品の救済加工についてご相談を承っています。
次のようなケースでお困りの際は、一度お問い合わせください。
- ネジ穴の内部で折れたタップの除去
- 小径タップの折れ込み
- ハイス鋼など硬い工具材料の除去
- 止まり穴や深穴の奥でのタップ折れ
- エキストラクターが追加で折れ込んだケース
- 加工途中の金型・治具・精密部品の救済
- 折れたドリルなどの工具除去
実際の加工可否は、タップの大きさや材質、折れ込み深さ、ワークの形状、加工機への設置条件などによって異なります。
そのため、写真や図面などで状況を確認したうえで、加工方法を検討いたします。
ご依頼から納品までの流れ
① お問い合わせ・写真送付
まずは、折れた箇所が分かる写真と、タップサイズ、母材の材質などをお知らせください。
図面があれば、あわせてお送りいただくと、加工条件の確認がしやすくなります。
② 加工可否・お見積りの確認
いただいた情報をもとに、除去方法、加工可否、費用、納期について検討いたします。
お急ぎの案件についても、希望納期をお知らせください。
③ ワークの受け入れ・状態確認
現品の状態を確認し、折れたタップの位置や深さ、ワークの固定方法などを検討します。
④ 放電加工による折れタップ除去
細穴放電加工機または形彫り放電加工機を使用し、タップの状態に応じた除去加工を行います。
周囲のネジ山への影響を抑えながら、タップの芯部分を除去する方法などを検討します。
⑤ 状態確認・ご納品
除去後はネジ穴の状態を確認し、必要に応じて今後の使用や補修についてご相談のうえ、納品いたします。
まとめ｜タップ折れで製品を諦める前にご相談ください
タップの折れ込みは、金属加工の現場で発生するトラブルの一つです。
特に、加工工程が進んだ精密部品や金型では、折れたタップを無理に取り除こうとすることで、製品全体の損失につながる場合があります。
細穴放電加工や形彫り放電加工を活用すれば、切削工具では除去が難しい折れタップに対しても、ネジ山への損傷をできるだけ抑えながら救済できる可能性があります。
折れたタップを取り除くことだけでなく、大切な製品を再び使用できる状態に近づけること。
それが、折れタップの除去加工で重要な考え方です。
阪神精工株式会社では、折れタップの状態や製品の要求仕様を確認しながら、適切な加工方法を検討いたします。
「タップが折れてしまった」「大切な部品なので何とか救済したい」という場合は、無理に取り出そうとする前に、ぜひ阪神精工株式会社へご相談ください。
折れタップ除去のご相談
※加工可否・費用・納期は現品や仕様を 確認したうえでご案内します。
