精密リング部品加工｜内径異形・特殊形状加工

円形・リング形状の精密部品に、内径の異形輪郭、スプライン、セレーション、複数の溝・切欠きなどを加工します。

リング部品では、単に内径と外径の寸法を仕上げるだけでなく、内径形状と外径の位置関係、円周方向の位相、等配された形状、薄肉部の変形などを考慮した加工が必要になる場合があります。

阪神精工では、ワイヤーカット放電加工を中心に、マシニング加工・形彫り放電加工・研磨加工などを組み合わせ、図面に要求された形状・精度に応じた加工工程を検討します。

精密リング部品で対応する特殊形状

リング状の部品は、機械・治具・金型・駆動部・位置決め機構など、さまざまな用途で使用されます。

特に内径側には、機械の機能に合わせて一般的な丸穴とは異なる形状が設計されることがあります。

例えば、

• 内径スプライン
• 内歯形状
• セレーション
• 内径ギヤ形状

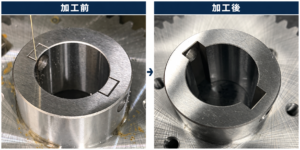

• 複数のキー溝
• 円周上に等配された溝
• 内径の切欠き
• D形状
• 多角形状
• カム形状
• 左右非対称の異形輪郭
• 内径の一部分だけ形状が異なる特殊輪郭

などです。

図面データから輪郭を確認し、ワイヤーカットで加工可能な形状かを検討します。

内径スプライン・セレーションなど複雑な輪郭加工

精密リング部品では、軸とのかみ合わせやトルク伝達、位置決めなどを目的として、内径にスプラインやセレーション形状が必要になることがあります。

こうした形状では、

歯数
歯形
ピッチ
圧力角
大径・小径
歯幅
オーバーピン寸法
円周方向の位相

など、単純な内径寸法だけでは決まらない複数の要素があります。

ワイヤーカットではNCデータに基づいて内径輪郭を加工するため、単品・試作・少量の特殊スプラインや内歯形状についても加工方法を検討できます。

特に、

「標準規格ではない内径形状」
「専用機用に設計された特殊スプライン」
「試作なので専用工具を用意しにくい」

といった案件にも適しています。

円周方向に等配された溝・切欠き加工

リング部品では、内径に1か所だけ形状を追加するのではなく、円周方向へ複数の形状を配置する場合があります。

例えば、

90°ごとに4か所の溝

120°ごとに3か所の切欠き

円周上に複数の歯形を等配

といった形状です。

このような部品では、一つひとつの溝寸法だけでなく、各形状の角度位置やピッチ、基準位置との関係も重要になります。

阪神精工では、図面上の基準や角度寸法を確認し、加工データを作成して輪郭加工を行います。

内径と外径の位置関係が重要なリング部品

精密リングでは、

「内径寸法は合っている」
「外径寸法も合っている」

だけでは十分でない場合があります。

例えば、外径を基準として内径異形形状の位置が指定されている部品では、内径と外径の同心・位置関係が機能上重要になります。

また、外周側に基準となる切欠きや穴があり、その基準に対して内径形状の位相が指定される場合もあります。

そのため、加工前に、

• どこを加工基準にするのか
• 外径と内径の関係
• 基準穴との位置関係
• 円周方向の位相
• どの寸法を優先して仕上げるのか

を図面から確認することが重要です。

単に「内径をワイヤーカットする」のではなく、部品全体の基準を見ながら加工工程を検討します。

薄肉リングはクランプ・変形にも注意

リング部品特有の難しさの一つが、肉厚です。

外径と内径の差が小さい薄肉リングでは、加工そのものが可能でも、

• クランプによる変形
• 加工後の形状変化
• 熱処理による変形
• 一部を切り欠くことによる剛性変化

などを考慮する必要があります。

特に内径に深い溝や大きな切欠きを加工すると、部分的に肉厚が薄くなることがあります。

そのため、

外径・内径・板厚・最小肉厚・材質・熱処理状態・要求公差

を確認し、加工方法や保持方法を検討します。

焼入れ後のリング部品にもワイヤーカットを活用

耐摩耗性が必要なリング部品では、SKD11などの工具鋼や焼入れ材が使用されることがあります。

焼入れ後は硬度が高くなり、一般的な切削加工では工具摩耗などの問題が発生する場合があります。

ワイヤーカット放電加工は、導電性のある材料を放電によって除去するため、高硬度材の輪郭加工にも利用できます。

例えば、

旋盤加工
↓
熱処理
↓
研磨による基準面・外径仕上げ
↓
ワイヤーカットによる内径特殊形状加工

といった工程も検討できます。

最終的な加工順序については、図面の公差・熱処理・仕上げ条件などから判断します。

貫通形状だからこそワイヤーカットが活きる

リング部品とワイヤーカットは相性の良い組み合わせの一つです。

リング中央部はもともと穴があるため、その内径からワイヤーを通せる形状であれば、スタート穴を新たに加工せずに輪郭加工できる場合があります。

また、ワイヤーが通過できる貫通形状であれば、

内径スプライン
異形穴
複数の溝
細かな凹凸
複雑な連続輪郭

などを一つの輪郭として加工できる可能性があります。

ただし、底付き形状などワイヤーが貫通できない形状については、形彫り放電加工など別の加工方法を検討します。

専用工具を作りにくい単品・試作リングにも

内径に特殊な歯形や溝を加工する場合、加工方法によっては専用工具が必要になることがあります。

量産品であれば専用工具を準備するメリットがありますが、

「試作で1個だけ必要」

「設計確認用に数個作りたい」

「専用機の補修部品なので数量が少ない」

「形状変更の可能性がある」

といった案件では、専用工具の製作コストが負担になることがあります。

ワイヤーカットは加工データを変更することで異なる輪郭へ対応できるため、単品・試作・小ロットの特殊リング部品にも活用できます。

リング部品の加工で確認したい図面情報

精密リングの加工可否を判断する際には、できるだけ次の情報をご提示ください。

• 材質
• 外径
• 内径
• 板厚
• 内径の特殊形状
• 寸法公差
• 基準位置
• 角度・位相
• 熱処理の有無
• 表面粗さ
• 数量
• 加工前の状態
• スプラインの場合は歯数・歯形・ピッチ等の仕様

特に特殊な内径形状では、寸法だけでなくCADデータや詳細図があると加工内容を確認しやすくなります。

このような精密リング部品をご相談ください

• 内径が単純な丸穴ではない
• 内径スプラインをワイヤーカットしたい
• 特殊な内歯形状を加工したい
• 円周方向に複数の溝を等配したい
• 内径と外径の位置関係に精度が必要
• 基準穴に対して内径形状の位相指定がある
• 焼入れ後のリングに異形加工をしたい
• 薄肉リングなので加工方法に困っている
• 専用工具を作らず試作を1個製作したい
• 特殊形状のため対応できる加工会社が見つからない

内径特殊形状は図面・CADデータから検討します

精密リング部品では、外径・内径・板厚だけでなく、歯形・溝・位相・基準位置などの幾何学的な関係が部品性能を左右することがあります。

阪神精工では、ワイヤーカット放電加工を中心に、必要に応じてマシニング加工・形彫り放電加工・研磨加工などを組み合わせ、図面に合わせた加工工程を検討します。

「この内径形状をワイヤーカットできるか」
「特殊スプラインを1個だけ加工したい」
「焼入れ後に内径形状を仕上げたい」

といった案件も、まずは図面・CADデータをご提供ください。

精密リング部品の内径異形加工、スプライン・セレーション・内歯・等配溝などの特殊形状加工なら、阪神精工株式会社までご相談ください。
