複数の異形穴をワイヤーカット加工｜四角穴・六角穴・長円穴

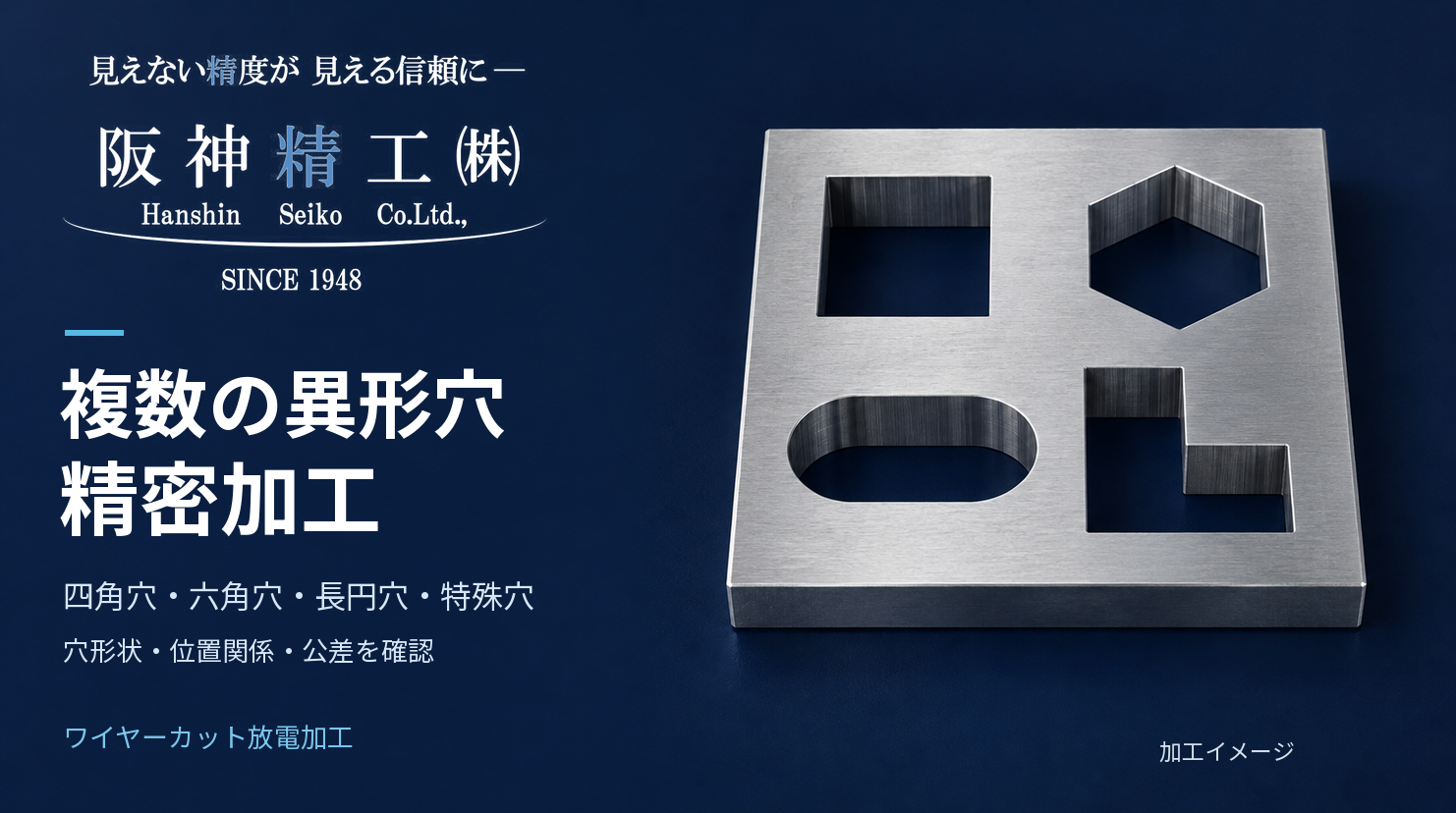

複数の異形穴を持つ部品の加工イメージ。実際の製作品写真ではありません。

一つの部品に、四角穴・六角穴・長円穴・特殊輪郭穴など、複数の異形穴を設ける加工に対応します。

阪神精工では、ワイヤーカット放電加工を活用し、各穴の形状・位置関係・公差・材質を確認して加工方法を検討します。

穴を一つずつ加工できるかだけでなく、部品全体の基準に対して、複数の穴をどの位置へ加工するかを確認することが重要です。

異なる穴形状を一つの部品に加工

加工を検討する形状には、次のようなものがあります。

通常のワイヤーカットでは、ワイヤーを通せる貫通形状が対象になります。底を残す穴については、形彫り放電加工などの別工法を検討します。

複数の穴を持つ部品では、各穴の幅・長さ・輪郭に加えて、次の指定を確認します。

例えば、同じ六角穴でも向きに指定がある場合は、対辺寸法だけでは加工条件を判断できません。

図面・CADデータから、共通の基準で各穴の位置と輪郭を確認します。

複数の異形穴では、加工後に残る材料の幅や、部品の保持方法も確認が必要です。

穴同士が近い場合や、外周に近い穴がある場合は、残る肉厚・加工順序・切り抜き部分の扱いを含めて工程を検討します。

ワイヤーを通す開始穴についても、既存穴を利用できるか、新しく準備する必要があるかを確認します。

複雑な輪郭がある場合は、PDF図面とあわせてDXFなどのCADデータをご提供ください。

阪神精工では、複数のワイヤーカット放電加工機とCAD/CAMを保有しています。

四角穴・六角穴・長円穴・特殊輪郭穴を一つの部品に加工したい場合は、図面・CADデータをお送りください。

穴形状、位置関係、公差、材質を確認し、加工順序を含めて検討します。
