「形状は単純だが、加工したい方向に工具が入らない」
「焼入れ後の部品に、異形穴や細溝を追加したい」
「専用部品なので、量産ではなく1個だけ製作したい」
難加工部品は、必ずしも複雑な外形をしているとは限りません。
四角いブロックに設ける斜めの穴や、基準面に対して角度指定のある溝など、一見シンプルでも加工方法や保持方法の検討が必要になる部品があります。
阪神精工では、ワイヤーカット放電加工・形彫り放電加工・細穴放電加工・マシニング加工・研磨加工などを組み合わせ、単品の難加工部品についても図面から加工方法を検討します。
難しいのは「形」だけではありません
部品の加工難易度は、見た目の複雑さだけでは決まりません。
例えば、
- 加工方向が基準面に対して傾いている
- 工具や電極の進入経路が限られる
- 加工箇所の近くに保持できる面がない
- 深い位置に小さな内角や細溝がある
- 焼入れ後の完成部品へ追加工する
- 複数工程で共通の基準を維持する必要がある
といった条件です。
重要なのは、その形をどの方向から、何を基準に、どう保持して加工するかです。
斜めの穴・角度付き形状は加工姿勢から考える
通常の姿勢では工具や電極を進入させられない形状でも、ワークの向きや保持方法を変えることで、加工を検討できる場合があります。

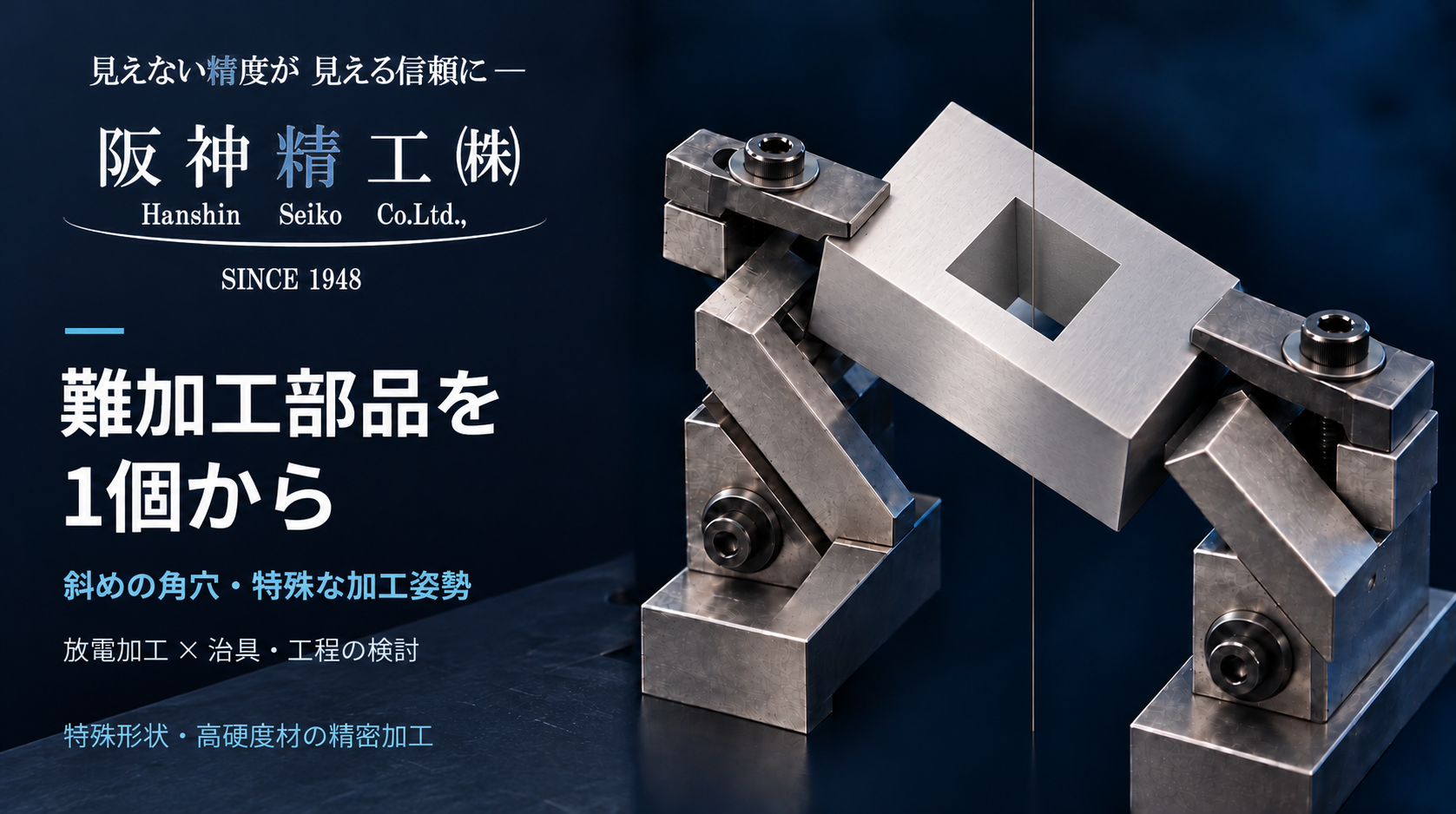

例えば、基準面に対して傾いた異形穴や、側面から角度を付けて加工する小径穴などです。
このような部品では、角度治具などの使用も選択肢に含め、
加工方向を合わせる
↓
位置と角度の基準を確認する
↓
工具・電極・ワイヤと治具の干渉を確認する
↓
加工後の確認方法を検討する
というように、段取りから考える必要があります。
ワークを傾けるだけで成立するとは限らないため、設備の可動範囲や加工箇所へのアクセスも確認します。
形状に応じて加工方法を使い分ける
難加工部品を、一つの加工方法だけで完成させる必要はありません。
| 加工内容 | 検討する加工方法 |
|---|---|
| 貫通する異形穴・内スプライン・特殊輪郭 | ワイヤーカット放電加工 |
| 底付きの凹形状・小さな内角・止まり溝 | 形彫り放電加工 |
| 小径穴・深穴・ワイヤのスタート穴 | 細穴放電加工 |
| ポケット・取付穴・タップ・荒加工 | マシニング加工 |
| 基準面・板厚・平面度などの仕上げ | 研磨加工 |
実際には、材質・形状・深さ・要求精度などから適した方法を選びます。
例えば、大きな除去部分をマシニングで加工し、切削では難しい内角や細部を放電加工で仕上げるなど、工程を分担する方法も検討します。
高硬度材・超硬・難削材の加工相談
焼入れ鋼や超硬合金などでは、切削工具の摩耗や加工負荷が問題になる場合があります。
放電加工は導電性材料を放電によって除去するため、切削が難しい材料に対しても加工方法の候補になります。
ただし、「難削材」という名称だけで加工可否を判断することはできません。
材質の正式名称・材種・熱処理内容・硬度などをご提示ください。形状や要求精度と合わせて、使用設備と加工条件を検討します。
1個だけでも、治具と工程の検討は必要です
試作部品や設備の交換部品では、同じ形状を大量に製作する必要がない場合があります。
一方で、1個だけの製作でも、専用電極や保持治具、加工データの準備が必要になることがあります。
阪神精工では、必要数量と図面を確認し、
- 既存の保持方法を利用できるか
- 専用治具や電極が必要か
- 加工工程を分ける必要があるか
- どの段階で基準面を仕上げるか
などを検討します。
「量産ではないので相談しにくい」という部品も、まずは図面をご提供ください。
焼入れ後・加工途中の支給品への追加工
材料や加工途中の部品を支給いただく追加工についても、ご相談いただけます。
例えば、
「焼入れ後にキー溝を追加したい」
「完成に近い部品へ小径穴を加工したい」
「既存穴を基準に異形輪郭を追加したい」
といった案件です。
追加工では、完成形状だけでなく、現在の形状や保持できる箇所も重要になります。
完成図面に加えて、現在の加工状態と追加加工箇所が分かる資料をご提供ください。
ご相談時に確認したい情報
難加工部品のお見積りでは、可能な範囲で次の情報をお知らせください。
- 完成図面・CADデータ
- 材質・材種
- 熱処理内容・硬度
- ワーク全体寸法
- 加工位置・方向・角度
- 穴径・溝幅・深さ・内角R
- 寸法公差・幾何公差
- 表面粗さ
- 加工基準
- 現在の加工状態
- 必要数量・希望納期
「工具が干渉する」「保持方法が決まらない」など、現在困っている点もお知らせいただくと、検討すべき条件を把握しやすくなります。
難加工部品を1個からご相談ください
難加工部品では、加工機の種類だけでなく、加工方向・治具・基準・工程順序を合わせて考えることが重要です。
阪神精工では、放電加工を中心にマシニングや研磨などを組み合わせ、特殊形状・高硬度材・異形穴・内スプライン・細穴などの加工方法を検討します。
「形は単純なのに加工方法が決まらない」
「通常の姿勢では工具や電極が入らない」
「専用部品が1個だけ必要」
といった場合も、図面・CADデータをご提供ください。
単品・試作・支給品への追加工など、難加工部品について阪神精工株式会社までご相談ください。
