歯車の山との位置関係を精密に合わせた、両側キー溝加工｜幅8mm・H6公差

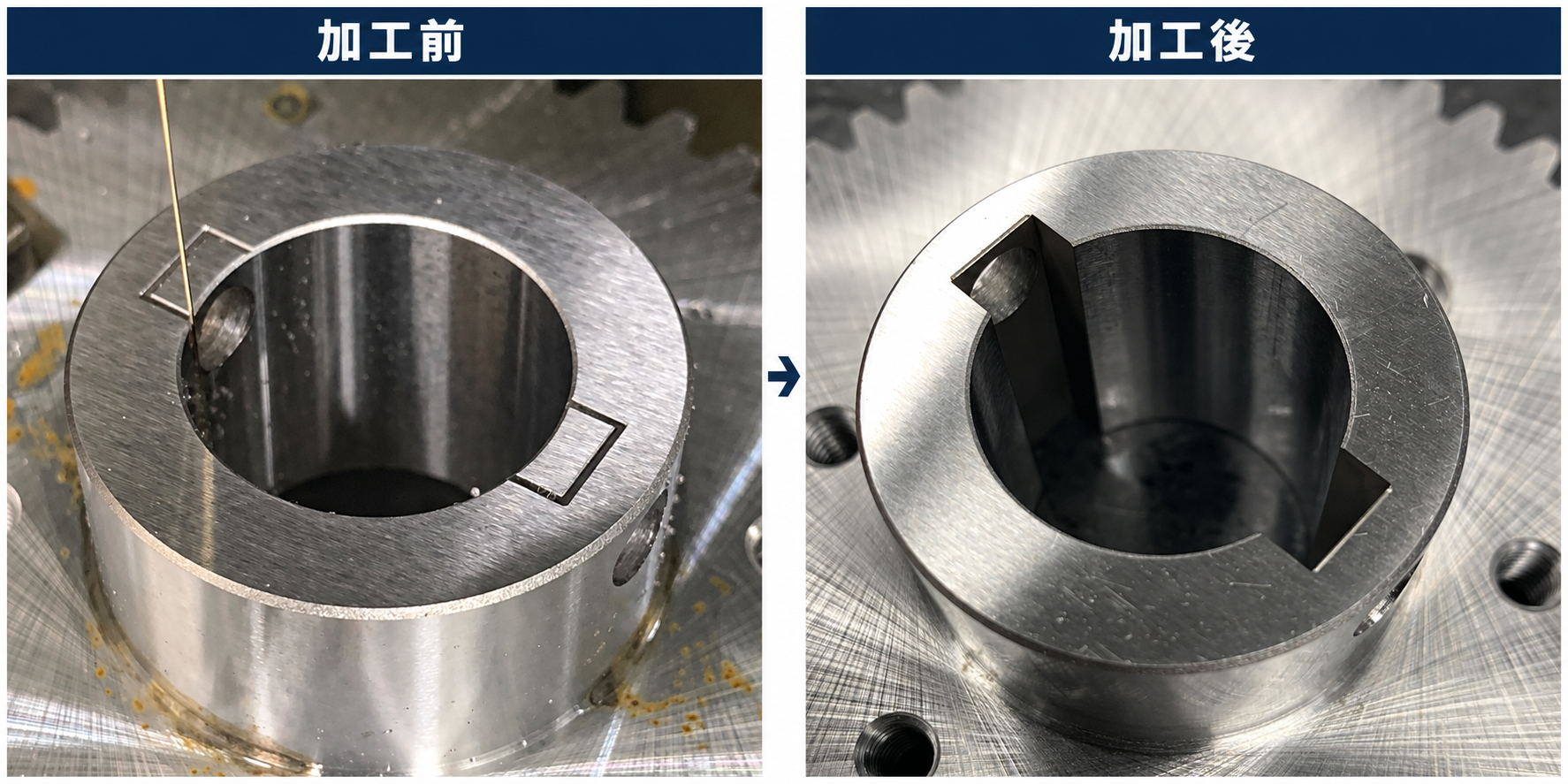

中心穴の両側に、幅8mm・H6公差のキー溝をワイヤーカット加工した事例です。溝幅の精度に加え、外周の歯車の山に対して90度となる位置関係が指定されています。

この加工で重要なのは、キー溝と歯車の位置関係を正確に合わせることです。ケガキ線を基準にするのではなく、外周の歯車と中心穴を基準に角度を精密に割り出し、加工位置を決定しています。

溝幅だけでなく、基準となる形状との位置関係まで確認し、図面で求められる条件に合わせて加工します。

歯車・ブッシュなどのキー溝加工は、図面を添えてご相談ください。溝幅・公差・角度指定を確認し、加工可否とお見積りをご案内します。
